| محل منبع: | چین |
|---|---|
| نام تجاری: | Kaideli |
| گواهی: | CE,ISO9001-2008 |
| شماره مدل: | GUDL,GUDD,GUDJ |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | 1 |
| جزئیات بسته بندی: | بسته بندی جعبه چوبی |
| زمان تحویل: | 10-15 روز |
| شرایط پرداخت: | TT، LC، وسترن یونیون |
| قابلیت ارائه: | 1 |
| صنایع قابل استفاده: | رستوران ها ، بازرگانان | مکان نمایشگاه: | ویتنام، فیلیپین، مکزیک، تایلند، قزاقستان، نیجریه، ازبکستان، تاجیکستان |
|---|---|---|---|
| بازرسی تصویری: | آره | گزارش آزمایش ماشین: | آره |
| نوع: | اواپراتور | درخواست: | قطعات تبرید |
| تضمین: | 1 | مبرد: | |
| مواد: | مس | ظرفیت خنک کننده: | 0.94-21.5kW |
| درجه حرارت بالا: | 4.5 میلی متر | دمای متوسط: | 6.0 میلی متر |
| دمای پایین: | 9 میلی متر | ولتاژ: | 220/380 |
| برند: | کایدلی | آزمون: | 2.6 مگاپاسکال |
| پنکه: | محوری | خدمات پس از گارانتی: | پشتیبانی آنلاین |
| محل خدمات محلی: | هيچکدوم | نوع بازاریابی: | محصول جدید 2024 |
| خدمات پس از فروش: | پشتیبانی آنلاین | بندر: | نینگبو / شانگهای / گوانگژو |
| شرایط: | جدید | رنگ: | گزینه (سفید، سبز، سیاه) |
| برجسته کردن: | خنک کننده هوا با بازده بالا,خنک کننده هوا با تبخیر کننده اتاق سرد,سیستم های خنک کننده تجاری هوا خنک کننده تبخیر کننده,Cold Room Evaporator Air Cooler,Commercial Refrigeration Systems Evaporator Air Cooler |
||

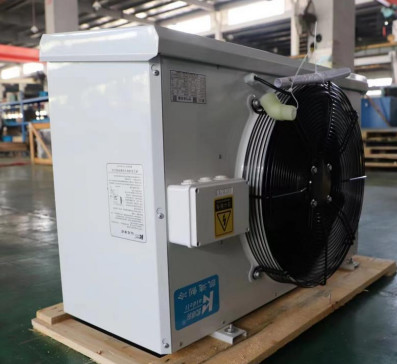

نام: سری G خنک کننده هوا با تبخیر با کارایی بالا
1طراحی ساختاری
▸پوشش مقاوم به خوردگی
مدل پایه: فولاد 1.2mm SGCC با پوشش پودری کریوجنیک (-40 °C ~ 120 °C عملیاتی)
گزینه های ارتقاء: آلیاژ آلومینیوم 5052-H32 / فولاد ضد زنگ 304 (شهادت IP65 در دسترس است)
2ورق های لوله های آلومینیومی 0.0mm از نشت گسترش حرارتی جلوگیری می کنند (ΔL/L0 ≤0.12%)
2. مدیریت دو لایه ی کندنزات
✓ پان بیرونی: پانل دسترسی با لبه با شیب تخلیه 15° (با استاندارد EN 16713 مطابقت دارد)
✓ پان داخلی: ساخت آلومینیوم بدون درز، عبور هوا را کاهش می دهد (<3٪)
✓ پیشگیری از یخ: کابل های گرمایشی یکپارچه (3.5W/cm2) با حسگرهای حرارتی PT1000
3سیستم تبادل حرارتی پیشرفته
• طراحی کویل: لوله های مس ریز 9.52 میلی متری (قابل تطابق بدون HCFC)
• پیکربندی باله: باله های آلومینیومی سینوسایدال (FPI=16) با پوشش هیدروفیل
• الگوی جریان هوا: ماتریس لوله ای با ترتیب Δ NTU را 22٪ در مقایسه با طرح های معمولی افزایش می دهد
4اجزای مبتنی بر عملکرد
مژه های موتورهای اتحادیه اروپا: درجه بندی IP55، عایق کلاس F (25,000h MTBF)
▶ محدوده سرعت: 800 تا 1800 دور در دقیقه (به کنترل PWM)
▶ محیط کار: -40°C~60°C دمای محیط
سیستم یخبندان: 316L عناصر گرمایش فولاد با کنترل PID
▶ بار سطح: ≤1.8W/cm2 (مطابق UL 1995)
▶ توزیع حرارتی چهار منطقه ای (σ≤0.85)
5گواهینامه مهندسی
✓ فشار آزمایش شده در 25 بار (362.5psi) بر اساس بخش VIII ASME BPVC
✓ سازگاری با یخچال: R404A/R507A/R134a/R22 (مطابق با ASHRAE 34)
✓ گزینه های فاصله باله: 4.5 / 6.0 / 9.0mm (EN 327 / 328 گواهینامه)
6. سفارشی سازی و کنترل کیفیت
خانه الکتریکی: جعبه اتصال NEMA 4X با ترمینال های فینکس
تایید تولید: آزمایش نشت 100٪ هلیوم + شبیه سازی بار 24 ساعت
خدمات OEM: طرح های جریان هوا بهینه شده CFD در دسترس است
مزایای فنی
①۳۵ درصد صرفه جویی در انرژی- بهینه سازی سمت هوا ΔT از طریق افزایش آشفتگی
②جمع آوری یخ صفر- چرخه ی ذکاوترد (برنامه ی ثبت اختراع زیر: CN202310XXXXXX)
③20 سال خدمت- آزمایش اسپری نمک >1000 ساعت (استانداردی ISO 9227 NSS)
2.فهرست پارامترهای فنی
پارامترهای فنی خنک کننده هوا کارآمد سقف تخلیه برق فاصله: 4.5mm
| مدل | ظرفیت خنک کننده در kW | حجم لوله | پارامترهای فن | تخلیه یخ (گرما برقی) | |||||
| SC1 | SC2 | dm3 | 风叶数量X直径 عدد X قطر فن ها |
功率W قدرت W |
风量m3/h حجم هوا m3/h |
射程m محدوده m |
盘管kW*支 کویل kW * پی سی |
水盘kW*支 سینی آب kW * پی سی |
|
| GUDL501C | 6.7 | 4.6 | 3.2 | 1X500 | 1X414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| GUDL501D | 8.1 | 5.6 | 4.3 | 1X500 | 1X460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| GUDL501E | 9.8 | 6.7 | 5.4 | 1X500 | 1X460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| GUDL601E | 16.6 | 11.4 | 9.2 | 1X ¢600 | 1X780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| GUDL502D | 22.2 | 15.3 | 11.8 | 2X500 | 2X460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| GUDL602D | 28.9 | 19.9 | 14.7 | 2X ¢600 | 2X780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| GUDL602E | 33.8 | 23.3 | 18.4 | 2X ¢600 | 2X780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| GUDL602F | 37.8 | 26.1 | 22.1 | 2X ¢600 | 2X780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| GUDL632D | 40.7 | 28.1 | 23.7 | 2X630 | 2X800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| GUDL632E | 44.1 | 30.4 | 26.9 | 2X630 | 2X800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| GUDL603F | 54.5 | 37.6 | 32.3 | 3X ¢600 | 3X780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| GUDL633F | 66.8 | 46.1 | 38.8 | 3X630 | 3X800 | 25500 | 20 | 1.03*14 | 1.03*4 |
پارامترهای فنی خنک کننده هوا کارآمد سقف تخلیه برق فاصله: 6.0mm
| مدل | ظرفیت خنک کننده در kW | حجم لوله | پارامترهای فن | تخلیه یخ (گرما برقی) | ||||||
| SC1 | SC2 | SC3 | dm3 | عدد X قطر فن ها | قدرت W | حجم هوا m3/h | محدوده m | کویل kW * پی سی | سینی آب kW * پی سی | |
| GUDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1X500 | 1X414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| GUDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1X500 | 1X460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| GUDD501E | 8.2 | 5.9 | 4.6 | 5.4 | 1X500 | 1X460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| GUDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1X ¢600 | 1X780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| GUDD502D | 18.3 | 13.1 | 10.3 | 11.8 | 2X500 | 2X460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| GUDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2X ¢600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDD602E | 29.1 | 20.8 | 16.4 | 18.4 | 2X ¢600 | 2X780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| GUDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2X ¢600 | 2X780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| GUDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2X630 | 2X800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| GUDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2X630 | 2X800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| GUDD603F | 46.8 | 33.4 | 26.4 | 32.3 | 3X ¢600 | 3X780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| GUDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3X630 | 3X800 | 26500 | 20 | 1.03*14 | 1.03*4 |
پارامترهای فنی خنک کننده هوا کارآمد سقف تخلیه برق فاصله: 9.0mm
| مدل | ظرفیت خنک کننده در kW | ظرفیت لوله | پارامترهای فن | تخلیه یخ (گرما برقی) | ||||||
| SC3 | SC4 | SC5 | dm3 | عدد X قطر فن ها | قدرت W | حجم هوا m3/h | محدوده m | کویل kW * پی سی | سینی آب kW * پی سی | |
| GUDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1X500 | 1X414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| GUDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1X500 | 1X460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| GUDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1X500 | 1X460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| GUDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1X ¢600 | 1X780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| GUDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2X500 | 2X460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| GUDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2X ¢600 | 2X780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2X ¢600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2X ¢600 | 2X780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2X630 | 2X800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| GUDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2X630 | 2X800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| GUDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3X ¢600 | 3X780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| GUDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3X630 | 3X800 | 27000 | 20 | 1.03*14 | 1.03*4 |
ابعاد کلی و اندازه نصب خنک کننده هوا کارآمد سقف تخلیه برق فاصله: 4.5mm
| مدل | مشخصات رابط (ملی متر) | ابعاد کلی B*T*H | ابعاد نصب | وزن | آیکون طرح | |||||
| لوله ورودی / لوله بازگشت | تخلیه آب (اینچ) | L * W * H (ملی متر): 610* 1,250*1040 | L | E1 | E2 | E3 | F | کیلوگرم | ||
| GUDL501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| GUDL501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| GUDL501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| GUDL601E | 16/28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| GUDL502D | ₹16/₹35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | ب |
| GUDL602D | ۲۲/۴۲ | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | ب |
| GUDL602E | ۲۲/۴۲ | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | ب |
| GUDL602F | ۲۲/۴۲ | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | ب |
| GUDL632D | ۲۲/۴۲ | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | ب |
| GUDL632E | ۲۲/۴۲ | G1-1/2 | ۲۳۵۲*۴۹۰*۹۸۴ | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| GUDL603F | 25/50 | G1-1/2 | ۲۷۵۱*۴۹۰*۸۳۱ | 430 | 813 | 813 | 813 | 126 | 166 | C |
| GUDL633F | 25/50 | G2 | ۲۷۵۱*۴۹۰*۹۸۴ | 430 | 813 | 813 | 813 | 126 | 196 | C |
ابعاد کلی و اندازه نصب خنک کننده هوا کارآمد سقف تخلیه برق فاصله: 6.0mm
| مدل | مشخصات رابط (ملی متر) | ابعاد کلی B*T*H | ابعاد نصب | وزن | آیکون طرح | |||||
| لوله ورودی / لوله بازگشت | تخلیه آب (اینچ) | L * W * H (ملی متر): 610* 1,250*1040 | L | E1 | E2 | E3 | F | کیلوگرم | ||
| GUDD501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | A |
| GUDD501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | A |
| GUDD501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | A |
| GUDD601E | 16/28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| GUDD502D | ₹16/₹35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | ب |
| GUDD602D | ۲۲/۴۲ | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | ب |
| GUDD602E | ۲۲/۴۲ | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | ب |
| GUDD602F | ۲۲/۴۲ | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | ب |
| GUDD632D | ۲۲/۴۲ | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | ب |
| GUDD632E | ۲۲/۴۲ | G1-1/2 | ۲۳۵۲*۴۹۰*۹۸۴ | 430 | 1020 | 1020 | / | 126 | 154 | ب |
| GUDD603F | 25/50 | G1-1/2 | ۲۷۵۱*۴۹۰*۸۳۱ | 430 | 813 | 813 | 813 | 126 | 162 | C |
| GUDD633F | 25/50 | G2 | ۲۷۵۱*۴۹۰*۹۸۴ | 430 | 813 | 813 | 813 | 126 | 192 | C |
ابعاد کلی و اندازه نصب خنک کننده هوا کارآمد سقف تخلیه برق فاصله: 9.0mm
| مدل | مشخصات رابط (ملی متر) | ابعاد کلی B*T*H | ابعاد نصب | وزن | آیکون طرح | |||||
| لوله ورودی / لوله بازگشت | تخلیه آب (اینچ) | L * W * H (ملی متر): 610* 1,250*1040 | L | E1 | E2 | E3 | F | کیلوگرم | ||
| GUDJ501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | A |
| GUDJ501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| GUDJ501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | A |
| GUDJ601E | 16/28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| GUDJ502D | ₹16/₹35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | ب |
| GUDJ602D | ۲۲/۴۲ | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | ب |
| GUDJ602E | ۲۲/۴۲ | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | ب |
| GUDJ602F | ۲۲/۴۲ | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | ب |
| GUDJ632D | ۲۲/۴۲ | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | ب |
| GUDJ632E | ۲۲/۴۲ | G1-1/2 | ۲۳۵۲*۴۹۰*۹۸۴ | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| GUDJ603F | 25/50 | G1-1/2 | ۲۷۵۱*۴۹۰*۸۳۱ | 430 | 813 | 813 | 813 | 126 | 162 | C |
| GUDJ633F | 25/50 | G2 | ۲۷۵۱*۴۹۰*۹۸۴ | 430 | 813 | 813 | 813 | 126 | 190 | C |
3.نمای خلاصه محصول
توجه: معیارهای طراحی
| شرایط استاندارد مبادله گرما | دمای هوای ورودی | دمای تبخیر | رطوبت نسبی | ضریب جذب رطوبت | درجه سوپر گرم |
| SC1 | 10°C | 0°C | 85 درصد | 1.35 | 6.5K |
| SC2 | 0°C | -8°C | 85 درصد | 1.15 | 5.2K |
| SC3 | -18 درجه سانتیگراد | -25 درجه سانتیگراد | 95 درصد | 1.05 | 4.6K |
| SC4 | -25 درجه سانتیگراد | -31°C | 95 درصد | 1.01 | 3.9K |
| SC5 | -34 درجه سانتیگراد | -40 درجه سانتیگراد | 95 درصد | 1.01 | 3.9K |
توجه: ضریب تبدیل یخچال
| مواد خنک کننده | شرایط کار | R22 | R404A | R507 | R134a |
| فاکتور اصلاح | SC1 | 0.95 | 1 | 1 | 0.93 |
| فاکتور اصلاح | SC2 | 0.95 | 1 | 1 | 0.91 |
| فاکتور اصلاح | SC3 | 0.95 | 1 | 1 | 0.85 |
