محل منبع:
چین
نام تجاری:
Kaideli
گواهی:
CE,ISO9001-2008
شماره مدل:
EH354/CL-ET

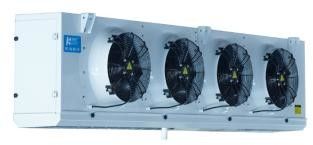

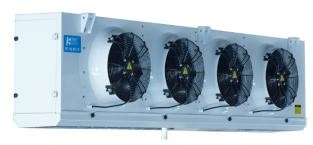

نام محصول:2023 محصول جدید EA نوع سقفی کولر هوا برای ذخیره سازی در اتاق سرد
کولر یونیت زاویه دار سری EA
1. توضیحات محصول:
کولر هوای تجاری زاویه دار سری EA، با استفاده از طراحی ساختار جمع و جور، فن های دمنده، فن نصب شده بر روی سطح اریب، اندازه محصول کوچک است، فضای ذخیره سازی سرد کوچک را اشغال می کند، عمدتا برای آن اتاق های سرد با اندازه کوچک استفاده می شود.
این سری از محصولات دارای ویژگی های زیر هستند:
● پوشش: با استفاده از ورق آلیاژی Al-Mg با پوشش پودر نقره (RAL7001) دارای خاصیت ضد خوردگی قوی و وزن سبک می باشد.
● صفحه انتهایی اواپراتور صفحه آلومینیومی را می پذیرد، به طور موثر از لوله مسی محافظت می کند، وزن را کاهش می دهد.
● طراحی صفحه آب دوگانه: صفحه آب بیرونی با طراحی ساختار لولا، عملیات راحت.سینی آب داخلی ساختار فلوم صفحه آلومینیومی را اتخاذ می کند.آب تغلیظ شده یا آب یخ زده مستقیماً از طریق سینی آب داخلی به خروجی سینی آب بیرونی تخلیه می شود.
● سیم پیچ: لوله مس φ12، فاصله 38.1×33، راندمان بالا.
● پره های آلومینیومی راه راه با فیلم آبدوست، فاصله باله های 4.0 و 6.0 میلی متر برای برآورده کردن دماهای مختلف مورد نیاز در انبار سرد.
● فن ها: فن روتور خارجی دمنده، دمای کار -30 ~ 60 ℃، مشخصات فن φ300، تعداد فن ها 1 تا 4.
● یخ زدایی: یخ زدایی گرمایش الکتریکی استاندارد، لوله گرمایش فولاد ضد زنگ بر روی باله لوله سیم پیچ و صفحه آب داخلی توزیع شده است، اثر یخ زدایی خوبی دارد.
● جعبه اتصال ضد آب درجه IP65 و اتصال ضد آب، با اثر ضد آب بهتر، قابلیت اطمینان بالا.
● خروجی کولر هوا مجهز به شیر شریدر است که برای تشخیص فشار برای کاربران راحت است.
● تست فشار کارخانه دقیق، فشار تست 23bar.
● شیر انبساط را می توان با توجه به نیاز مشتری از قبل نصب کرد.
● می تواند مبرد R404A، R507A، R448A، R449A، R134a، R22 و غیره را تامین کند.
2. تنظیمات و گزینه های استاندارد:
| پهنرها | سیپیکربندی | پهنرها | سیپیکربندی | ||
| پوشش | ورق آلیاژی Al-Mg با پوشش پودری | ● | یخ زدایی | یخ زدایی هوا | ○ |
| ورق با پوشش پودری | ○ | لوله گرمایش برق | ● | ||
| ورق گالوانیزه با پوشش پودری | ○ | گاز داغ | ○ | ||
| ورق فولادی ضد زنگ | ○ | شیر انبساط | ○ | ||
| پنکه | موتور WEIGUANG | ● | سیم داغ لوله تخلیه | ○ | |
| موتور EBM | ○ | تسمه گرمایش کانال باد | × | ||
| موتور سطل باد | × | ||||
| فین | پره های آلومینیومی | ○ | |||
| پره های آلومینیومی هیدروفیل | ● | ||||
●:استاندارد；○:گزینه ها；×:انتخاب نکنید
3. برگه اطلاعات فنی:
3.1 فاصله باله 4.0 میلی متر
| مدل |
ظرفیت/R404A (KW) |
سطح | حجم لوله | جریان هوا | پرتاب هوا | لوله اتصال | وزن | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
متر2 | dm3 | متر3/h | متر | ورودی | پریز | زه کشی | کیلوگرم | |
| EA301/CL-ES | 1.6 | 2.3 | 6.6 | 1.3 | 1400 | 5 | φ12 | φ12 | G1” | 18.5 |
| EA301/DL-ES | 2.0 | 2.9 | 8.8 | 1.7 | 1200 | 5 | φ12 | φ12 | G1” | 19.4 |
| EA302/CL-ES | 3.3 | 4.8 | 13.1 | 2.4 | 2800 | 7 | φ12 | φ19 | G1” | 31.2 |
| EA302/DL-ES | 4.0 | 5.9 | 17.5 | 3.2 | 2400 | 7 | φ12 | φ19 | G1” | 33.0 |
| EA303/CL-ES | 4.9 | 7.2 | 19.7 | 3.5 | 4200 | 8 | φ12 | φ22 | G1” | 43.3 |
| EA303/DL-ES | 6.0 | 8.8 | 26.3 | 4.6 | 3600 | 8 | φ12 | φ22 | G1” | 46.0 |
| EA304/CL-ES | 6.6 | 9.7 | 26.3 | 4.6 | 5600 | 9 | φ12 | φ22 | G1” | 55.0 |
| EA304/DL-ES | 8.1 | 11.9 | 35.0 | 6.1 | 4800 | 9 | φ12 | φ22 | G1” | 58.5 |
1. در جدول Tc دمای اتاق سرد است، ΔΤ تفاوت بین دمای اتاق سرد است.و دمای تبخیر
2. پرتاب هوا 0.5m/s فاصله هوا در دمای محیط رسیده است.
3. برای ظرفیت سرمایش سایر شرایط کاری لطفاً به ضریب تصحیح مراجعه کنید.
3.2 فاصله باله 6.0 میلی متر
| مدل |
ظرفیت /R404A (KW) |
سطح | حجم لوله | جریان هوا | پرتاب هوا | لوله اتصال | وزن | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
متر2 | dm3 | متر3/h | متر | ورودی | پریز | زه کشی | کیلوگرم | |
| EA301/CD-ES | 1.4 | 1.1 | 4.5 | 1.3 | 1500 | 5 | φ12 | φ12 | G1” | 18.0 |
| EA301/DD-ES | 1.8 | 1.4 | 6.0 | 1.7 | 1300 | 5 | φ12 | φ12 | G1” | 19.0 |
| EA302/CD-ES | 2.9 | 2.3 | 9.0 | 2.4 | 3000 | 7 | φ12 | φ19 | G1” | 30.6 |
| EA302/DD-ES | 3.6 | 2.9 | 12.0 | 3.2 | 2600 | 7 | φ12 | φ19 | G1” | 32.0 |
| EA303/CD-ES | 4.3 | 3.4 | 13.5 | 3.5 | 4500 | 8 | φ12 | φ22 | G1” | 42.4 |
| EA303/DD-ES | 5.4 | 4.3 | 18.1 | 4.6 | 3900 | 8 | φ12 | φ22 | G1” | 45.0 |
| EA304/CD-ES | 5.8 | 4.6 | 18.1 | 4.6 | 6000 | 9 | φ12 | φ22 | G1” | 53.7 |
| EA304/DD-ES | 7.2 | 5.7 | 24.1 | 6.1 | 5200 | 9 | φ12 | φ22 | G1” | 57.0 |
1. در جدول Tc دمای اتاق سرد است، ΔΤ تفاوت بین دمای اتاق سرد است.و دمای تبخیر
2. پرتاب هوا 0.5m/s فاصله هوا در دمای محیط رسیده است.
3. برای ظرفیت سرمایش سایر شرایط کاری لطفاً به ضریب تصحیح مراجعه کنید.
4. جدول پارامترهای الکتریکی:
| مدل | افیک موتور | یخ زدایی برقی | |||||
|
ولتاژ (V) |
قدرت (W) |
جاری (آ) |
سرعت (r/min) |
کویل (KW) |
سینی (KW) |
جمع (KW) |
|
| EA301* | 220-1 | 85 | 0.42 | 1380 | 1×0.6 | 1×0.6 | 1.2 |
| EA302* | 220-1 | 170 | 0.84 | 1380 | 1×1.1 | 1×1.1 | 2.2 |
| EA303* | 220-1 | 255 | 1.26 | 1380 | 1×1.6 | 1×1.6 | 3.2 |
| EA304* | 220-1 | 340 | 1.68 | 1380 | 1×2.0 | 1×2.0 | 4.0 |
