محل منبع:
چین
نام تجاری:
Kaideli
گواهی:
CE,ISO9001-2008
شماره مدل:
سری EHG

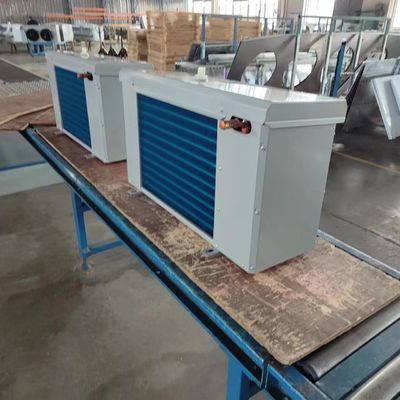

نام محصول: ضد آب IP65 Commercial Coolroom Avaporator Air Cooler for Cold Storage
کولرهای گلیکول سلولی تجاری سری EHG
1. توضیحات محصول:
خنک کننده تجاری اتیلن گلیکول سری EHG که توسط شرکت ما ساخته شده است، از لوله های مسی φ 12، تجهیزات خنک کننده ذخیره سازی سرد با محلول آبی گلیکول به عنوان مبرد استفاده می کند.خنک کننده های هوای سری EHG را می توان به ترتیب در سردخانه های 10 درجه سانتیگراد، 0 درجه سانتیگراد و 18- درجه سانتیگراد، عمدتاً برای ذخیره سازی سرد با ظرفیت خنک کننده متوسط و کوچک استفاده کرد.
این سری از محصولات دارای ویژگی های زیر هستند:
● پوشش: ورق فولادی گالوانیزه با کیفیت بالا با پوشش پودر نقره (RAL7001)، با مقاومت در برابر خوردگی قوی.دو صفحه جانبی و صفحه آب بیرونی ساختار لولایی را اتخاذ می کنند که برای کار راحت و سریع است.
● صفحه انتهایی اواپراتور صفحه آلومینیومی را می پذیرد، به طور موثر از لوله مسی محافظت می کند، وزن را کاهش می دهد.
● طراحی صفحه آب دوگانه: صفحه آب بیرونی ساختار زاویه ای، زهکشی صاف، بدون زاویه مرده زهکشی را اتخاذ می کند.سینی آب داخلی ساختار فلوم صفحه آلومینیومی را اتخاذ می کند.آب تغلیظ شده یا آب یخ زده مستقیماً از طریق سینی آب داخلی به خروجی سینی آب بیرونی تخلیه می شود.
● طراحی کانال هوای بلند با قوس کششی یکپارچه دارای اثر جریان هوای خوبی است.
● برای فن با قطر 500 پایه های تکیه گاه برای نصب آسان وجود دارد.
● سیم پیچ: لوله مس φ12، فاصله 38.1 × 33، ترتیب مثلث، راندمان انتقال حرارت بالا است.
● پره های آلومینیومی راه راه با فیلم آبدوست، فاصله باله های 4.0 و 6.0 میلی متر برای برآورده کردن دماهای مختلف مورد نیاز در انبار سرد.
● فن: فن روتور خارجی با قدرت بالا، دمای کارکرد -30℃~60℃.مشخصات فن φ350,φ400,φ500، شکل گیری مشخصات مختلف سری محصول، کاربران حق انتخاب بیشتری دارند.
● یخ زدایی: یخ زدایی گرمایش الکتریکی استاندارد، لوله گرمایش فولاد ضد زنگ بر روی باله لوله سیم پیچ و صفحه آب داخلی توزیع شده است، اثر یخ زدایی خوبی دارد.
● جعبه اتصال ضد آب درجه IP65 و کانکتور ضد آب، فن و لوله گرمایش جعبه سیم مستقل را اتخاذ می کنند، با اثر ضد آب بهتر، قابلیت اطمینان بالا.
● تست فشار کارخانه سخت، فشار تست 23bar.
2. تنظیمات و گزینه های استاندارد:
| قطعات | پیکربندی | قطعات | پیکربندی | ||
| پوشش | ورق آلیاژی Al-Mg با پوشش پودری | × | فین | پره های آلومینیومی | ○ |
| ورق با پوشش پودری | ○ | پره های آلومینیومی هیدروفیل | ● | ||
| ورق گالوانیزه با پوشش پودری | ● | یخ زدایی کنید | یخ زدایی هوا | ○ | |
| ورق فولادی ضد زنگ* | ○ | لوله گرمایش برق | ● | ||
| پنکه | موتور WEIGUANG | ● | اب | × | |
| موتور EBM* | ○ | سیم داغ لوله تخلیه | ○ | ||
| موتور سطل باد | ○ | تسمه گرمایش کانال باد | ○ | ||
●:استاندارد；○:گزینه ها；×:انتخاب نکنید.
* : از مجرای هوای منحرف کننده جانبی کوتاه استفاده کنید.
3. برگه اطلاعات فنی:
3.1 فاصله باله 4.0 میلی متر
| مدل |
گلیکول 25% تی1=-3℃، تی2=2℃ Tr=10℃RH85% |
گلیکول34% تی1=-10℃، تی2=-7℃ Tr=0℃RH85% |
سطح |
لوله جلد |
جریان هوا | پرتاب هوا | لوله وصل کنید | دبلیوهشت | ||||
| کپا(KW) |
جریان مایع (m3/h) |
کپا(KW) |
جریان مایع (m3/h) |
متر2 | dm3 | متر3/h | متر | ورودی | پریز | زه کشی | کیلوگرم | |
| φ350پنکه | ||||||||||||
| EHG351/CL-ET | 2.9 | 0.5 | 2.2 | 0.7 | 10.9 | 2.2 | 2050 | 7 | 16 | 16 | G1" | 36 |
| EHG351/DL-ET | 3.6 | 0.7 | 2.6 | 0.8 | 14.6 | 2.9 | 1850 | 7 | 16 | 16 | G1" | 37 |
| EHG352/CL-ET | 5.9 | 1.1 | 4.4 | 1.4 | 21.9 | 4.0 | 4100 | 9 | 22 | 22 | G1" | 56 |
| EHG352/DL-ET | 7.3 | 1.4 | 5.3 | 1.7 | 29.2 | 5.3 | 3700 | 9 | 22 | 22 | G1" | 59 |
| EHG353/CL-ET | 8.9 | 1.6 | 6.6 | 2.1 | 32.8 | 5.8 | 6150 | 10 | 28 | 28 | G1" | 77 |
| EHG353/DL-ET | 11.0 | 2.0 | 7.8 | 2.5 | 43.8 | 7.8 | 5550 | 10 | 28 | 28 | G1" | 81 |
| EHG354/CL-ET | 11.8 | 2.2 | 8.8 | 2.8 | 43.8 | 7.7 | 8200 | 11 | 28 | 28 | G1" | 98 |
| EHG354/DL-ET | 14.6 | 2.7 | 10.5 | 3.4 | 58.4 | 10.2 | 7400 | 11 | 35 | 35 | G1" | 104 |
| φ400پنکه | ||||||||||||
| EHG401/DL-ET | 6.0 | 1.1 | 4.2 | 1.4 | 23.2 | 4.5 | 3600 | 11 | 22 | 22 | G1" | 47 |
| EHG401/FL-ET | 8.4 | 1.6 | 5.8 | 1.9 | 35.0 | 6.7 | 2950 | 11 | 28 | 28 | G1" | 52 |
| EHG402/DL-ET | 12.1 | 2.3 | 8.4 | 2.7 | 46.7 | 8.4 | 7200 | 12 | 28 | 28 | G1.5 اینچ | 77 |
| EHG402/FL-ET | 16.8 | 3.1 | 11.5 | 3.7 | 70.0 | 12.6 | 5900 | 12 | 35 | 35 | G1.5 اینچ | 86 |
| EHG403/DL-ET | 18.2 | 3.4 | 12.6 | 4.0 | 70.0 | 12.3 | 10800 | 13 | 35 | 35 | G1.5 اینچ | 106 |
| EHG403/FL-ET | 25.2 | 4.7 | 17.3 | 5.6 | 105.0 | 18.4 | 8850 | 13 | 42 | 42 | G1.5 اینچ | 120 |
| EHG404/DL-ET | 24.2 | 4.5 | 16.8 | 5.4 | 93.4 | 16.2 | 14400 | 14 | 42 | 42 | G1.5 اینچ | 132 |
| EHG404/FL-ET | 33.6 | 6.2 | 23.1 | 7.4 | 140.1 | 24.3 | 11800 | 14 | 50 | 50 | G1.5 اینچ | 151 |
| φ500پنکه | ||||||||||||
| EHG501/DL-ET | 10.6 | 2.0 | 7.3 | 2.4 | 39.4 | 7.2 | 6500 | 17 | 28 | 28 | G1.5 اینچ | 78 |
| EHG501/FL-ET | 14.7 | 2.7 | 10.0 | 3.2 | 59.1 | 10.8 | 5400 | 16 | 35 | 35 | G1.5 اینچ | 86 |
| EHG502/DL-ET | 21.2 | 3.9 | 14.5 | 4.7 | 78.8 | 13.8 | 13000 | 19 | 35 | 35 | G1.5 اینچ | 124 |
| EHG502/FL-ET | 29.5 | 5.5 | 20.1 | 6.5 | 118.2 | 20.7 | 10800 | 18 | 42 | 42 | G1.5 اینچ | 139 |
| EHG503/DL-ET | 31.9 | 5.9 | 21.9 | 7.0 | 118.2 | 20.4 | 19500 | 21 | 42 | 42 | G2" | 171 |
| EHG503/FL-ET | 44.3 | 8.2 | 30.1 | 9.7 | 177.3 | 30.7 | 16200 | 20 | 50 | 50 | G2" | 194 |
| EHG504/DL-ET | 42.5 | 7.8 | 29.1 | 9.3 | 157.6 | 27.0 | 26000 | 22 | 50 | 50 | G2" | 219 |
| EHG504/FL-ET | 59.1 | 10.9 | 40.2 | 12.9 | 236.4 | 40.6 | 21600 | 21 | 50 | 50 | G2" | 251 |
3.2 فاصله باله 6.0 میلی متر
| مدل |
گلیکول34% تی1=-10℃، تی2=-7℃ Tr=0℃RH85% |
گلیکول50% تی1=-28℃، تی2=-25℃ Tr=0℃RH95% |
سطح |
لوله جلد |
جریان هوا | پرتاب هوا | لوله وصل کنید | دبلیوهشت | ||||
| کپا(KW) |
جریان مایع (m3/h) |
کپا(KW) |
جریان مایع (m3/h) |
متر2 | dm3 | متر3/h | متر | ورودی | پریز | زه کشی | کیلوگرم | |
| φ350پنکه | ||||||||||||
| EHG351/CD-ET | 1.8 | 0.6 | 1.6 | 0.6 | 7.5 | 2.2 | 2100 | 8 | 16 | 16 | G1" | 35 |
| EHG351/DD-ET | 2.2 | 0.7 | 2.0 | 0.7 | 10.0 | 2.9 | 1900 | 8 | 16 | 16 | G1" | 37 |
| EHG352/CD-ET | 3.6 | 1.1 | 3.3 | 1.1 | 15.0 | 4.0 | 4200 | 10 | 22 | 22 | G1" | 55 |
| EHG352/DD-ET | 4.4 | 1.4 | 4.0 | 1.4 | 20.0 | 5.3 | 3800 | 10 | 22 | 22 | G1" | 58 |
| EHG353/CD-ET | 5.4 | 1.7 | 5.0 | 1.8 | 22.6 | 5.8 | 6300 | 11 | 28 | 28 | G1" | 75 |
| EHG353/DD-ET | 6.6 | 2.1 | 6.0 | 2.1 | 30.0 | 7.8 | 5700 | 11 | 28 | 28 | G1" | 79 |
| EHG354/CD-ET | 7.2 | 2.3 | 6.6 | 2.3 | 30.0 | 7.7 | 8400 | 12 | 28 | 28 | G1" | 97 |
| EHG354/DD-ET | 8.8 | 2.8 | 8.0 | 2.8 | 40.1 | 10.2 | 7600 | 12 | 35 | 35 | G1" | 102 |
| φ400پنکه | ||||||||||||
| EHG401/DD-ET | 3.5 | 1.2 | 3.2 | 1.2 | 16.1 | 4.5 | 3700 | 12 | 22 | 22 | G1" | 47 |
| EHG401/FD-ET | 5.1 | 1.6 | 4.5 | 1.6 | 24.1 | 6.7 | 3200 | 12 | 28 | 28 | G1" | 51 |
| EHG402/DD-ET | 7.0 | 2.3 | 6.4 | 2.5 | 32.1 | 8.4 | 7400 | 13 | 28 | 28 | G1.5 اینچ | 75 |
| EHG402/FD-ET | 10.0 | 3.2 | 9.1 | 3.2 | 48.2 | 12.6 | 6400 | 13 | 35 | 35 | G1.5 اینچ | 83 |
| EHG403/DD-ET | 10.6 | 3.4 | 9.6 | 3.4 | 48.2 | 12.3 | 11100 | 14 | 35 | 35 | G1.5 اینچ | 104 |
| EHG403/FD-ET | 15.1 | 4.9 | 13.7 | 4.8 | 72.2 | 18.4 | 9600 | 14 | 42 | 42 | G1.5 اینچ | 116 |
| EHG404/DD-ET | 14.1 | 4.5 | 12.8 | 4.5 | 64.2 | 16.2 | 14800 | 15 | 42 | 42 | G1.5 اینچ | 129 |
| EHG404/FD-ET | 20.2 | 6.5 | 18.2 | 6.4 | 96.3 | 24.3 | 12800 | 15 | 50 | 50 | G1.5 اینچ | 145 |
| φ500پنکه | ||||||||||||
| EHG501/DD-ET | 5.9 | 1.9 | 5.4 | 1.9 | 27.1 | 7.2 | 6800 | 18 | 28 | 28 | G1.5 اینچ | 77 |
| EHG501/FD-ET | 8.5 | 2.7 | 7.7 | 2.7 | 40.6 | 10.8 | 5800 | 17 | 35 | 35 | G1.5 اینچ | 84 |
| EHG502/DD-ET | 11.9 | 3.8 | 10.8 | 3.8 | 54.2 | 13.8 | 13600 | 20 | 35 | 35 | G1.5 اینچ | 120 |
| EHG502/FD-ET | 17.1 | 5.5 | 15.4 | 5.4 | 81.3 | 20.7 | 11600 | 19 | 42 | 42 | G1.5 اینچ | 134 |
| EHG503/DD-ET | 17.9 | 5.7 | 16.3 | 5.7 | 81.3 | 20.4 | 20400 | 22 | 42 | 42 | G2" | 165 |
| EHG503/FD-ET | 25.5 | 8.2 | 23.1 | 8.1 | 121.9 | 30.7 | 17400 | 21 | 50 | 50 | G2" | 187 |
| EHG504/DD-ET | 23.8 | 7.6 | 21.6 | 7.6 | 108.3 | 27.0 | 27200 | 23 | 50 | 50 | G2" | 212 |
| EHG504/FD-ET | 34.1 | 10.9 | 30.9 | 10.8 | 162.5 | 40.6 | 23200 | 22 | 50 | 50 | G2" | 240 |
در جدول T1 دمای ورودی است.از محلول اتیلن گلیکول، T2 دمای خروجی و Tr دمای خروجی است.از اتاق سرد
4. جدول پارامترهای الکتریکی:
| 型号 | موتور فن | یخ زدایی برقی | |||||
|
ولتاژ (V) |
ورودی (W) |
جاری (آ) |
سرعت (r/min) |
کویل (KW) |
سینی (KW) |
جمع (KW) |
|
| EHG351* | 380-3 | 129 | 0.4 | 1400 | 2×0.5 | 1×0.5 | 1.5 |
| EHG352* | 380-3 | 258 | 0.8 | 1400 | 2×0.9 | 1×0.9 | 2.7 |
| EHG353* | 380-3 | 387 | 1.2 | 1400 | 2×1.3 | 1×1.3 | 3.9 |
| EHG354* | 380-3 | 516 | 1.6 | 1400 | 2×1.7 | 1×1.7 | 5.1 |
| EHG401/D* | 380-3 | 205 | 0.51 | 1380 | 3×0.6 | 1×0.6 | 2.4 |
| EHG401/F* | 380-3 | 205 | 0.51 | 1380 | 5×0.6 | 1×0.6 | 3.6 |
| EHG402/D* | 380-3 | 410 | 1.02 | 1380 | 3×1.1 | 1×1.1 | 4.4 |
| EHG402/F* | 380-3 | 410 | 1.02 | 1380 | 5×1.1 | 1×1.1 | 6.6 |
| EHG403/D* | 380-3 | 615 | 1.53 | 1380 | 3×1.6 | 1×1.6 | 6.4 |
| EHG403/F* | 380-3 | 615 | 1.53 | 1380 | 5×1.6 | 1×1.6 | 9.6 |
| EHG404/D* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8.0 |
| EHG404/F* | 380-3 | 820 | 2.04 | 1380 | 5×2.0 | 1×2.0 | 12.0 |
| EHG501/D* | 380-3 | 500 | 0.95 | 1380 | 3×0.8 | 2×0.8 | 4.0 |
| EHG501/F* | 380-3 | 500 | 0.95 | 1380 | 5×0.8 | 2×0.8 | 5.6 |
| EHG502/D* | 380-3 | 1000 | 1.9 | 1380 | 3×1.6 | 2×1.6 | 8.0 |
| EHG502/F* | 380-3 | 1000 | 1.9 | 1380 | 5×1.6 | 2×1.6 | 11.2 |
| EHG503/D* | 380-3 | 1500 | 2.85 | 1380 | 3×2.3 | 2×2.3 | 11.5 |
| EHG503/F* | 380-3 | 1500 | 2.85 | 1380 | 5×2.3 | 2×2.3 | 16.1 |
| EHG504/D* | 380-3 | 2000 | 3.8 | 1380 | 3×3.0 | 2×3.0 | 15.0 |
| EHG504/F* | 380-3 | 2000 | 3.8 | 1380 | 5×3.0 | 2×3.0 | 21.0 |
5. نحوه انتخاب اواپراتور صحیح:
به طور کلی، ظرفیت اواپراتور = ظرفیت خنک کننده اتاق سرد * 1.15 را انتخاب کنید
1. هنگامی که دمای اتاق سرد حدود 0 درجه سانتیگراد است، 4.5 میلی متر را به عنوان فضای باله انتخاب کنید.
اواپراتور انتخاب = 1.0 * Q0
2. هنگامی که دمای اتاق سرد حدود -18 درجه سانتیگراد است، 6 میلی متر را به عنوان فضای باله انتخاب کنید.
اواپراتور select=1.1*Q0
3. هنگامی که دمای اتاق سرد در حدود -25 درجه سانتیگراد است، 9 میلی متر را به عنوان فضای باله انتخاب کنید.
انتخاب اواپراتور=1.27*Q0
نکات: نوع یخ زدایی آب و یخ زدایی با گاز داغ نیز اختیاری هستند.
مشخصات سفارشی برای جزئیات به من پیام دهید.
6. آیا می خواهید سایر محصولات مرتبط را بدانید؟ برای مشخصات دقیق روی عکس کلیک کنید
7-چگونه کیفیت را تضمین کنیم؟هر روشی؟
بخش QC ما از هر مرحله مطمئن خواهد شد
8. آیا کارخانه می کنید؟
ما کارخانه ای در سال 1995 تاسیس شدیم و طی 28 سال توسعه یافتیم و مورد استقبال همه مشتریان قرار گرفتیم. به دلیل حمایت شما اکنون ما یک خانواده بزرگ با بیش از 300 نفر هستیم که 50000 متر مربع را پوشش می دهیم و حمایت شما برای ادامه رویای ما بسیار مهم است. خوردن غذای تازه و سالم
9. آیا در نمایشگاه شرکت می کنید؟
ما هر ساله در نمایشگاه داخلی و خارجی حضور خواهیم داشت، همچنین از نماینده خود برای حضور در نمایشگاه حمایت خواهیم کرد، به ما خوش آمدید.
10.چرا ما را انتخاب کنید
حرفه ای: 28 سال تمرکز یک چیز - تجهیزات تبرید
مواد ما به اندازه کافی استفاده می کنیم
گواهی: CE، ISO و cetiifcate تولید تجهیزات تحت فشار ویژه
11.مرجع پروژه ها؟
12. سوالات متداول
1، س: آدرس کارخانه شما کجاست؟
A: ما کارخانه هستیم و در تجهیزات تبرید تولید کننده پایگاه Shengzhou، استان ژجیانگ قرار داریم.
2، س: بسته شما چیست؟
A: بسته ما مطابق با سفارشی است که شامل چوب اصلی نباشد.
3، س: MOQ شما چیست؟
A: محصولات معمولی می توانند از 1 مجموعه سفارش دهند.
4، س: آیا می توانید نمونه ارائه دهید؟
A: بله، ما می توانیم نمونه و هزینه و تحویل را با هزینه شما ارائه دهیم.
5، س: من نمی توانم محصولات را در لیست شما پیدا کنم؟
پاسخ: لطفاً مستقیماً با من تماس بگیرید.
6، س: چگونه می توانم کارخانه شما را تأیید کنم؟
A: ما سند تایید شده شخص ثالث گزارش Bureau Veritas را داریم، می توانید در صفحه شرکت دانلود کنید یا برای دریافت پیام به من بگذارید.
