محل منبع:
چین
نام تجاری:
Kaideli
گواهی:
CE,ISO9001-2008
شماره مدل:
DL/DD/DJ

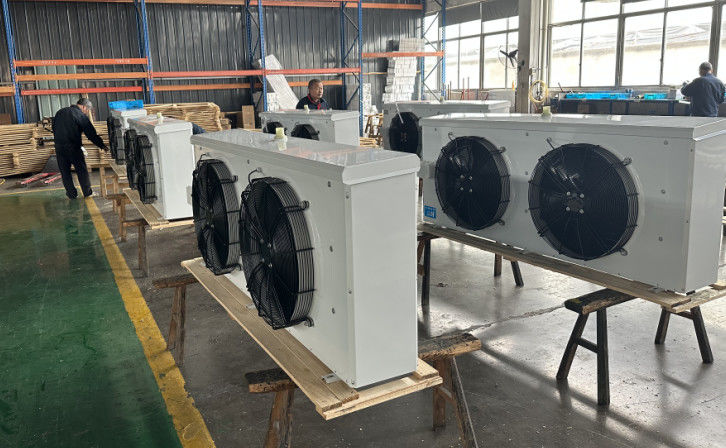

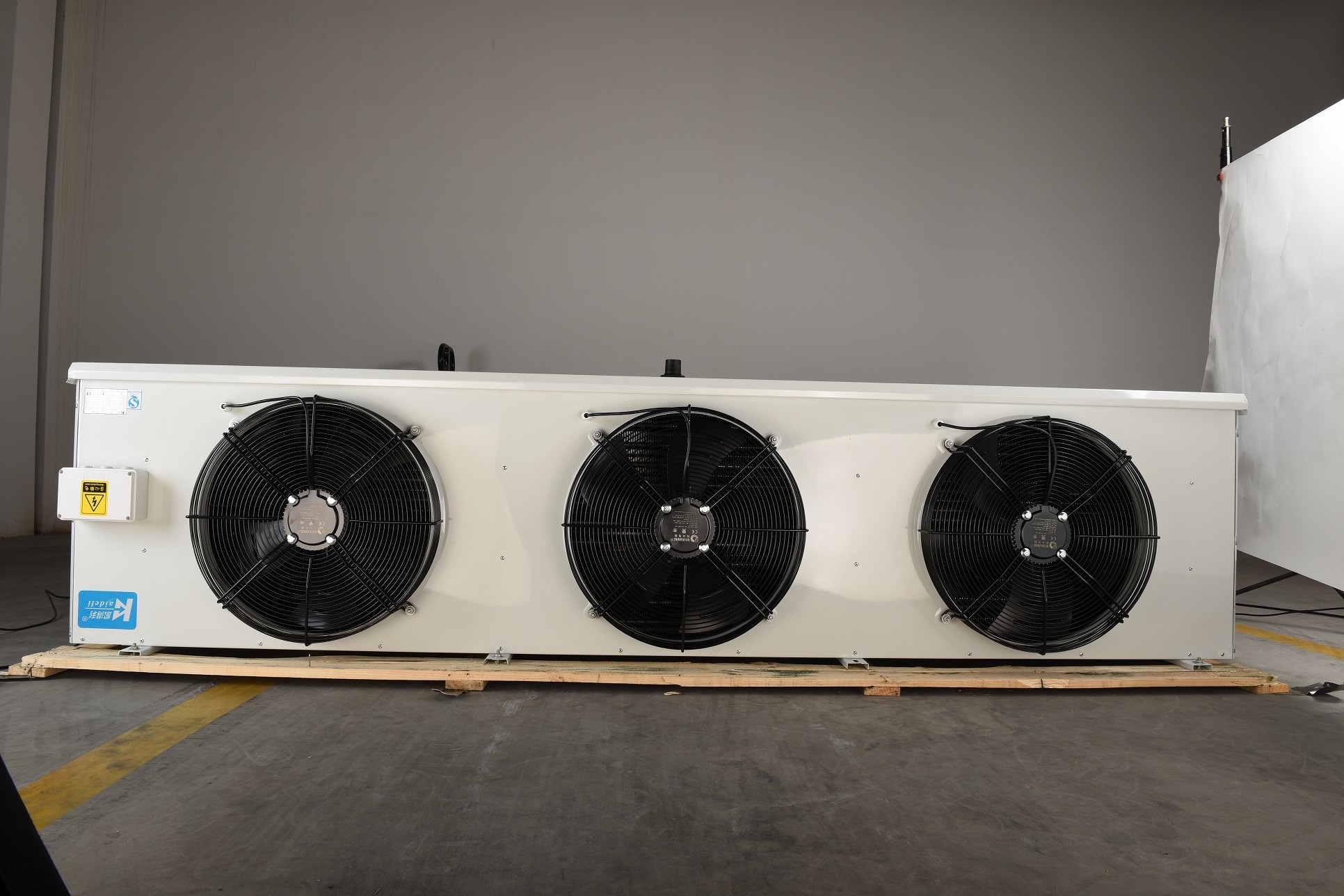

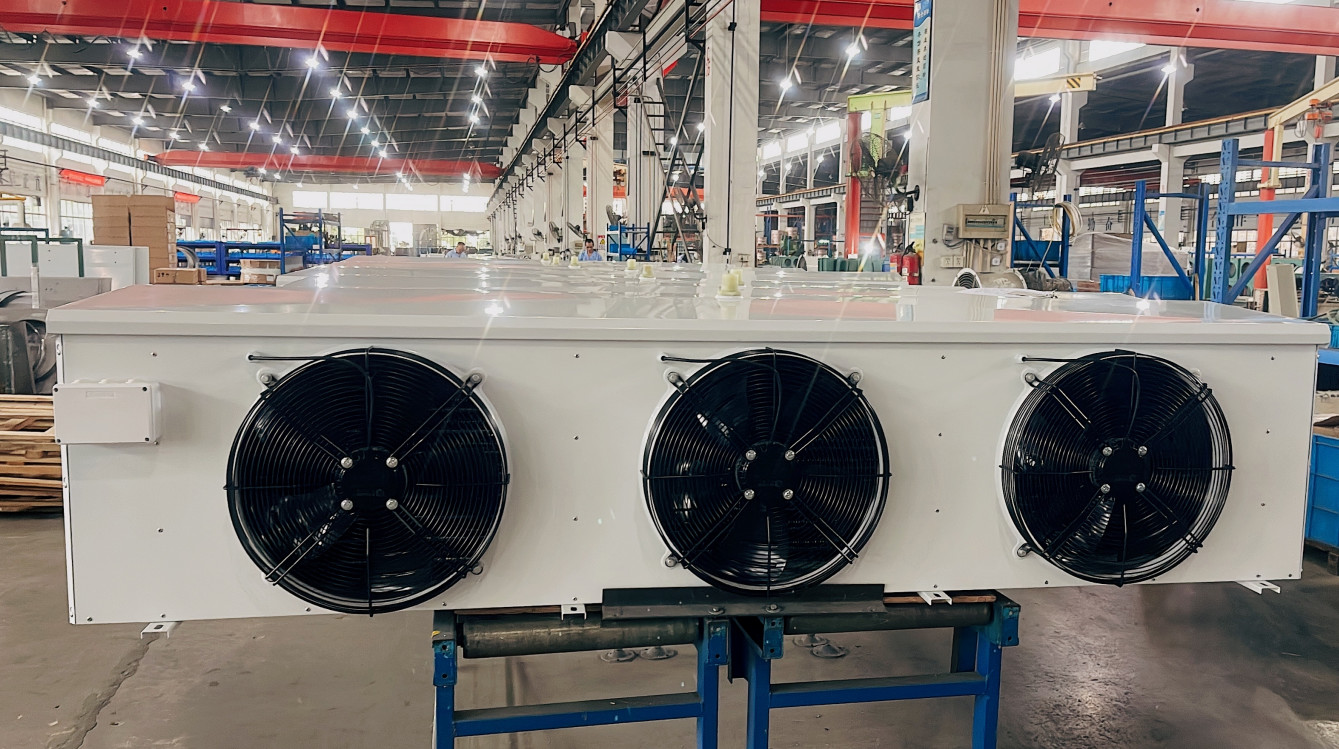

نام محصول:کايديلي ELG گليکول هوا خنک کننده برای اتاق خنک کننده تبخيرگر اتاق يخچال
1توضیحات محصول:
کولر گلیکول اتیلن صنعتی سری ELG که توسط شرکت ما توسعه یافته است، لوله های مس φ15، تجهیزات خنک کننده ذخیره سازی سرد با محلول آب گلیکول به عنوان خنک کننده را اتخاذ می کند.خنک کننده های هوا سری ELG می توانند در ذخیره سازی سرد در 10 °C استفاده شوند، 0°C و -18°C به ترتیب.
این سری از محصولات دارای ویژگی های زیر هستند:
● پوشش: صفحه فولادی گالوانیزه با کیفیت بالا با پوشش پودر نقره ای (RAL7001) ، با مقاومت قوی در برابر خوردگی. دو صفحه جانبی و صفحه آب بیرونی ساختار محور را اتخاذ می کنند.که کارش راحت و سریع است..
● صفحه انتهای تبخیر کننده از صفحه آلومینیوم استفاده می کند، به طور موثر از لوله مس محافظت می کند، وزن را کاهش می دهد.
● طراحی صفحه آب دوگانه: صفحه آب بیرونی ساختار زاویه ای، تخلیه صاف، بدون زاویه مرده تخلیه را اتخاذ می کند؛ سینی آب داخلی ساختار فلوپ صفحه آلومینیوم را اتخاذ می کند.آب فشرده شده یا آب ذوب شده به طور مستقیم از طریق سینی آب داخلی به خروجی سینی آب بیرونی تخلیه می شود.
● طراحی کانال هوایی طولانی با قوس کشش یکپارچه دارای اثر جریان هوا خوب است.
● برای فن هایی که قطر آنها 500 و 630 است، پایه های پایه ای برای نصب آسان وجود دارد.
● کویل: لوله مس φ15، فاصله لوله 50 × 50 ترتیب مربع، منطقه انتقال گرما بزرگ است، تفاوت دمای انتقال گرما کوچک است، سرعت یخ زدن باله آهسته است.
● باله های آلومینیومی موج دار با فیلم هیدروفیلیک، فاصله باله ها 4 است.0، 6.0 و 9.0mm برای پاسخگویی به نیازهای مختلف دمای ذخیره سازی سرد.
● فن: فن روتور خارجی با قدرت بالا، دمای کار -30 °C ~ 60 °C؛ مشخصات فنφ400،φ500،φ630, تشکیل مشخصات مختلف سری محصولات، کاربران گزینه های بیشتری دارند.
● تخمک گذاری:تخمک گذاری برق استاندارد، لوله های گرمایشی فولاد ضد زنگ بر روی باله لوله و صفحه آب داخلی توزیع می شوند، اثر تخمک گذاری خوبی دارند.آب تخلیه نیز می تواند با توجه به الزامات مشتری انتخاب شود.
● جعبه اتصال ضد آب درجه IP65 و کانکتور ضد آب ، فن و لوله گرمایش جعبه سیم مستقل را با اثر ضد آب بهتر ، قابلیت اطمینان بالا اتخاذ می کنند.
● آزمایش فشار کارخانه سختگیرانه، فشار آزمایش 23bar.
2پیکربندی استاندارد و گزینه ها:
| قطعات | پیکربندی | قطعات | پیکربندی | ||
| قفس | ورق آلیاژ Al-Mg با پوشش پودری | × | باله | باله های آلومینیومی | ○ |
| ورق با پوشش پودری | ○ | باله های آلومینیومی هیدروفیلیک | ● | ||
| ورق گالوانیزه با پوشش پودری | ● | از یخ باز شدن | آب شدن هوا | ○ | |
| صفحه فولاد ضد زنگ* | ○ | لوله های گرمایشی الکتریکی | ● | ||
| فن | موتور WEIGUANG | ● | آب | ○ | |
| موتور EBM* | ○ | سیم داغ لوله تخلیه | ○ | ||
| موتور سطل باد | ○ | کمربند گرمایش لوله بادی | ○ | ||
●:استانداردی○:انتخابی×:انتخابی نکنید.
*: استفاده از کانال هوایی کوتاه طرفی.
3ورق اطلاعات فنی:
3.1 فاصله باله ها ۴٫۰ میلی متر
| مدل |
گلیکول 25% T1=-3°C، T2=2°C Tr=10°CRH85% |
گلیکول 34٪ T1=-10°C، T2=-7°C Tr=0°CRH85% |
سطح |
لوله حجم |
جریان هوا | پرتاب هوايي | لوله اتصال | Wهشت | ||||
| کاپا، KW |
جریان m3/h |
کاپا kw |
جریان m3/h |
m2 | dm3 | m3/h | m | ورودی | خروجی | تخلیه | کیلوگرم | |
| φ400فن | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1" | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1" | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1.5" | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1.5" | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1.5" | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1.5" | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1.5" | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1.5" | 130 |
| φ500فن | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1.5" | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1.5" | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1.5" | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1.5" | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1.5" | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1.5" | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2 " | 180 |
| ELG503/EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 19050 | 21 | 50 | 50 | 2 " | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2 " | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2 " | 228 |
| ELG504/EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2 " | 249 |
| ELG504/FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2 " | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2 " | 276 |
| ELG505/EL-ET | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2 " | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2 " | 328 |
| φ630فن | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1.5" | 125 |
| ELG631/EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1.5" | 134 |
| ELG631/FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157.5 | 22.5 | 9100 | 27 | 42 | 42 | 1.5" | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1.5" | 206 |
| ELG632/EL-ET | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1.5" | 224 |
| ELG632/FL-ET | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1.5" | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2 " | 288 |
| ELG633/EL-ET | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2 " | 314 |
| ELG633/FL-ET | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2 " | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2 " | 369 |
| ELG634/EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70.8 | 38400 | 35 | 76 | 76 | 2 " | 405 |
| ELG634/FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2 " | 440 |
در جدول، T1 دمای ورودی محلول اتیلن گلیکول، T2 دمای خروجی و Tr دمای اتاق سرد است.
3.2 فاصله باله ها 6.0mm
| 型号 |
گلیکول 34% T1=-10°C,T2=-7°C Tr=0°C,RH85% |
گلیکول 50% T1=-28°C,T2=-25°C Tr=-۱۸°C,RH95 درصد |
سطح |
لوله حجم |
جریان هوا | پرتاب هوايي | لوله اتصال | Wهشت | ||||
| کاپا، KW |
جریان m3/h |
کاپا، KW |
جریان m3/h |
m2 | dm3 | m3/h | m | ورودی | خروجی | تخلیه | کیلوگرم | |
| φ400فن | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0.9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1" | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1" | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1.5" | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1.5" | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1.5" | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1.5" | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1.5" | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1.5" | 122 |
| φ500فن | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1.5" | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1.5" | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1.5" | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1.5" | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1.5" | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1.5" | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2 " | 170 |
| ELG503/ED-ET | 23.5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2 " | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | 18300 | 22 | 50 | 50 | 2 " | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2 " | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2 " | 232 |
| ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2 " | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2 " | 259 |
| ELG505/ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2 " | 281 |
| ELG505/FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2 " | 303 |
| φ630فن | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1.5" | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1.5" | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1.5" | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1.5" | 194 |
| ELG632/ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1.5" | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1.5" | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2 " | 270 |
| ELG633/ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2 " | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2 " | 315 |
| ELG634/DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2 " | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2 " | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2 " | 405 |
در جدول، T1 دمای ورودی محلول اتیلن گلیکول، T2 دمای خروجی و Tr دمای اتاق سرد است.
3.3 فاصله باله ها 9.0mm
| مدل |
گلیکول 34% T1=-10°C,T2=-7°C Tr=0°C,RH85% |
گلیکول 50% T1=-28°C,T2=-25°C Tr=-۱۸°C,RH95 درصد |
سطح |
لوله حجم |
جریان هوا | پرتاب هوايي | لوله اتصال | Wهشت | ||||
| کاپا، KW |
جریان m3/h |
کاپا، KW |
جریان m3/h |
m2 | dm3 | m3/h | m | ورودی | خروجی | تخلیه | کیلوگرم | |
| φ400فن | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0.8 | 2.0 | 0.7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1" | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0.9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1" | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1.5" | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1.5" | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1.5" | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1.5" | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1.5" | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1.5" | 120 |
| φ500فن | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1.5" | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1.5" | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1.5" | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1.5" | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1.5" | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1.5" | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2 " | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100.5 | 32.7 | 20400 | 23 | 50 | 50 | 2 " | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2 " | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2 " | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2 " | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2 " | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2 " | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2 " | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2 " | 297 |
| φ630فن | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1.5" | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1.5" | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1.5" | 132 |
| ELG632/DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1.5" | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1.5" | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1.5" | 220 |
| ELG633/DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2 " | 266 |
| ELG633/EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2 " | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2 " | 309 |
| ELG634/DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2 " | 340 |
| ELG634/EJ-ET | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2 " | 369 |
| ELG634/FJ-ET | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2 " | 397 |
در جدول، T1 دمای ورودی محلول اتیلن گلیکول، T2 دمای خروجی و Tr دمای اتاق سرد است.
4جدول پارامترهای الکتریکی:
| مدل | Fموتور | تخلیه برقی | |||||
| ولتاژ ((V) | ورودی ((W) | جریان ((A) | سرعت ((r/min) | کویل ((KW) | سینی ((KW) | کل ((KW) | |
| ELG401/C* | 380-3 | 205 | 0.51 | 1380 | سه برابر صفر6 | 1×06 | 2.4 |
| ELG401/D* | 380-3 | 205 | 0.51 | 1380 | چهار برابر صفر6 | 1×06 | 3.0 |
| ELG402/C* | 380-3 | 410 | 1.02 | 1380 | 3×11 | 1×11 | 4.4 |
| ELG402/D* | 380-3 | 410 | 1.02 | 1380 | چهار برابر یک1 | 1×11 | 5.5 |
| ELG403/C* | 380-3 | 615 | 1.53 | 1380 | 3×16 | 1×16 | 6.4 |
| ELG403/D* | 380-3 | 615 | 1.53 | 1380 | چهار برابر یک6 | 1×16 | 8.0 |
| ELG404/C* | 380-3 | 820 | 2.04 | 1380 | سه بر دو0 | 1×2.0 | 8.0 |
| ELG404/D* | 380-3 | 820 | 2.04 | 1380 | چهار بر دو0 | 1×2.0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0.95 | 1380 | چهار برابر صفر8 | دو برابر صفر8 | 4.8 |
| ELG501/E* | 380-3 | 500 | 0.95 | 1380 | 6×08 | دو برابر صفر8 | 6.4 |
| ELG501/F* | 380-3 | 500 | 0.95 | 1380 | 6×08 | دو برابر صفر8 | 6.4 |
| ELG502/D* | 380-3 | 1000 | 1.9 | 1380 | چهار برابر یک6 | دو برابر یک6 | 9.6 |
| ELG502/E* | 380-3 | 1000 | 1.9 | 1380 | 6×16 | دو برابر یک6 | 12.8 |
| ELG502/F* | 380-3 | 1000 | 1.9 | 1380 | 6×16 | دو برابر یک6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2.85 | 1380 | چهار بر دو3 | دو بر دو3 | 13.8 |
| ELG503/E* | 380-3 | 1500 | 2.85 | 1380 | 6×2.3 | دو بر دو3 | 18.4 |
| ELG503/F* | 380-3 | 1500 | 2.85 | 1380 | 6×2.3 | دو بر دو3 | 18.4 |
| ELG504/D* | 380-3 | 2000 | 3.8 | 1380 | چهار بر سه0 | دو بر سه0 | 18.0 |
| ELG504/E* | 380-3 | 2000 | 3.8 | 1380 | 6×30 | دو بر سه0 | 24.0 |
| ELG504/F* | 380-3 | 2000 | 3.8 | 1380 | 6×30 | دو بر سه0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4.75 | 1380 | چهار بر سه7 | دو بر سه7 | 22.2 |
| ELG505/E* | 380-3 | 2500 | 4.75 | 1380 | 6×37 | دو بر سه7 | 29.6 |
| ELG505/F* | 380-3 | 2500 | 4.75 | 1380 | 6×37 | دو بر سه7 | 29.6 |
| ELG631/D* | 380-3 | 800 | 1.6 | 1320 | 6×11 | دو برابر یک1 | 8.8 |
| ELG631/E* | 380-3 | 800 | 1.6 | 1320 | 9×11 | دو برابر یک1 | 12.1 |
| ELG631/F* | 380-3 | 800 | 1.6 | 1320 | 9×11 | دو برابر یک1 | 12.1 |
| ELG632/D* | 380-3 | 1600 | 3.2 | 1320 | 6×2.0 | دو بر دو0 | 16.0 |
| ELG632/E* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | دو بر دو0 | 22.0 |
| ELG632/F* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | دو بر دو0 | 22.0 |
| ELG633/D* | 380-3 | 2400 | 4.8 | 1320 | 6×30 | دو بر سه0 | 24.0 |
| ELG633/E* | 380-3 | 2400 | 4.8 | 1320 | 9×30 | دو بر سه0 | 33.0 |
| ELG633/F* | 380-3 | 2400 | 4.8 | 1320 | 9×30 | دو بر سه0 | 33.0 |
| ELG634/D* | 380-3 | 3200 | 6.4 | 1320 | 6×40 | دو بر چهار0 | 32.0 |
| ELG634/E* | 380-3 | 3200 | 6.4 | 1320 | 9×40 | دو بر چهار0 | 44.0 |
| ELG634/F* | 380-3 | 3200 | 6.4 | 1320 | 9×40 | دو بر چهار0 | 44.0 |
5.چطور بخارگر درست را انتخاب کنیم:
به طور کلی، ظرفیت تبخیرگر را انتخاب کنید = ظرفیت خنک کننده اتاق سرد *1.15
1وقتی دمای اتاق سرد در حدود 0 درجه سانتیگراد باشد، 4.5 میلی متر را به عنوان فضای باله انتخاب کنید.
انتخاب تبخیرگر=1.0*Q0
2وقتی دمای اتاق سرد در حدود -18 درجه سانتیگراد باشد، 6 میلی متر را به عنوان فضای باله انتخاب کنید.
بخارگر انتخاب=1.1*Q0
3.وقتی دمای اتاق سرد در حدود -25 درجه سانتیگراد باشد، 9 میلی متر را به عنوان فضای پرنده انتخاب کنید.
هواپیمایی انتخاب=1.27*Q0
ملاحظات: نوع ذوب آب و ذوب گاز گرم نیز اختیاری هستند.
مشخصات سفارشی برای جزئیات پیام بفرستید
6.می خواهید محصولات مرتبط دیگر را بدانید؟ - برای مشخصات دقیق روی تصویر کلیک کنید
7-چطور کیفیت رو تضمین کنیم؟
بخش QC ما از هر قدم مطمئن میشه
8تو کارخانه هستي؟
ما کارخانه ای هستیم که در سال 1995 تاسیس شد و از طریق 28 سال توسعه یافت، از سوی تمام مشتریان ما استقبال شد. به دلیل تمام حمایت شما، ما اکنون یک خانواده بزرگ بیش از 300 نفر هستیم، 50000 متر مربع را پوشش می دهیم،و حمایت شما برای ادامه دادن به رویای ما از خوردن غذاهای تازه و سالم بسیار مهم است.
9تو هم به نمایشگاه ميري؟
هر سال ما در نمایشگاه های داخلی و خارجی شرکت خواهیم کرد، همچنین ما از نماینده ما برای حضور در نمایشگاه حمایت خواهیم کرد، به ما خوش آمدید.
10چرا ما رو انتخاب کردي؟
حرفه ای: 28 سال تمرکز روی یک چیز تجهیزات یخچال
مواد مورد استفاده ما به اندازه کافی
گواهینامه:CE، ISO و گواهینامه تولید تجهیزات تحت فشار ویژه
11-برنامه پروژه ها؟
12.FAQ
1پ: آدرس کارخانه شما کجاست؟
A: ما کارخانه و واقع در تجهیزات یخچال تولید پایه Shengzhou، استان Zhejiang.
2، س: بسته شما چیست؟
ج: بسته ما مطابق با نیاز سفارشی است که شامل چوب اصلی نیست.
3، سوال: MOQ شما چیست؟
ج: محصولات معمولی می توانند از 1 مجموعه سفارش دهند.
4، س: شما می توانید نمونه ارائه؟
A: بله، ما می توانیم نمونه و هزینه و تحویل را به عهده شما ارائه دهیم.
5، س: من نمی توانم محصولات را در لیست شما پیدا کنم؟
ج: لطفاً مستقیماً با من تماس بگیرید.
6سوال: چطور ميتونم کارخانه شما رو تاييد کنم؟
پاسخ: ما یک سند تایید شده توسط شخص ثالث از گزارش Bureau Veritas داریم، شما می توانید در صفحه شرکت دانلود کنید یا برای دریافت پیام به من پیام بگذارید.
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
درخواست خود را مستقیماً برای ما ارسال کنید
