محل منبع:
چین
نام تجاری:
Kaideli
گواهی:
CE,ISO9001-2008
شماره مدل:
ا الو

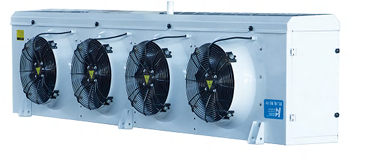

بررسی اجمالی محصول
پوشش: صفحه فولادی گالوانیزه با کیفیت بالا با روکش پودر (نقره ای خاکستری RA19006) ، با مقاومت در برابر خوردگی مطلوب ، هم صفحات جانبی و هم صفحه سینی آب بیرونی با ساختار لولایی طراحی شده اند که مناسب برای کار است.
ورق جانبی مبدل حرارتی از صفحه آلومینیومی ساخته شده است که می تواند به طور موثری از لوله مس محافظت کرده و وزن را کاهش دهد.
طراحی سینی های دوتایی: سینی آب بیرونی با ساختار لبه با زاویه طراحی شده است ، که باعث می شود آب به آرامی و بدون هیچ زاویه ای از بین برود ؛ سینی آب داخلی با ساختار سینک ساخته شده از صفحه آلومینیومی طراحی شده است ، و آب متراکم یا آب یخ زده به طور مستقیم در خروجی زهکشی آب بیرونی از طریق بشقاب آب داخلی تخلیه می شود.
طراحی شده با کشش کلی لوله بزرگ قوس بالا ، دارای ویژگی های اثر راهنمای عالی هوا است.
برای طرفداران با قطر 500 و بالاتر ، پشتیبانی کف برای نصب آسان وجود دارد.
سیم پیچ: لوله های مس φ15 با یک آرایش مربع ، اختلاف دمای انتقال حرارت پایین ، مصرف کم مواد غذایی خشک و سرعت یخ زدگی آهسته باله.
ورق آلومینیومی راه راه ساخته شده از فویل آلومینیومی آبگریز ، با فاصله ورق 4.0 میلی متر ، 6.0 میلی متر ، 9.0 میلی متر و 12.0 میلی متر برای برآورده کردن نیازهای درجه حرارت و رطوبت مختلف.
فن: فن روتور خارجی با قدرت بالا ، دمای کار: -40 درجه سانتیگراد 60 درجه سانتیگراد ؛ مشخصات فن: φ350 ، φ400 ، φ500 و φ630 ، سری محصولات از مشخصات مختلف ، انتخاب های بیشتری را به کاربران می دهد.
یخ زدایی: یخ زدایی الکتریکی به روش استاندارد اتخاذ می شود و لوله های گرمایش از جنس استنلس استیل در باله های سیم پیچ و صفحات سینی آب داخلی توزیع می شوند که می تواند اثر یخ زدایی مطلوب را ایجاد کند. یخ زدایی بخار می تواند مطابق نیاز مشتری اتخاذ شود.
از جعبه اتصال ضد آب IP65 و اتصالات ضد آب استفاده می شود ، با ضد آب بهتر ؛ فن و لوله گرمایش به طور جداگانه سیم کشی می شوند که می تواند منجر به قابلیت اطمینان بالا شود.
خروجی کولر هوا مجهز به دریچه سوزن است که برای آزمایش فشار برای کاربران مناسب است.
در فشار 23BAR در معرض آزمایش فشار دقیق قرار می گیرد.
دریچه های انبساط ، باند گرمایش لوله فن و سایر قسمت ها با توجه به نیاز مشتری می توانند از قبل نصب شوند.
این سازگار با R404A ، R507A ، R448A ، R449A ، R134A ، R22 و سایر مبرد ها است.
توصیف مدل
همبستگی های استاندارد و بینایی
| جزء | پیکربندی | جزء | پیکربندی | ||
| پوشش | پودر آلومینیوم مگنزیوم روکش پودر | × | یخ زدگی | یخ زدگی هوا | ○ |
| صفحه فولادی روکش شده با پودر | ○ | لوله گرمایش برقی | ● | ||
| ورق گالوانیزه روکش شده با پودر | ● | یخ زدگی گاز داغ (سیم پیچ و سینی) | ○ | ||
| بشقاب استیل ضد زنگ | ○ | دریچه انبساط | ○ | ||
| موتور | موتور روتور خارجی Weiguang | ● | بخاری | ○ | |
| موتور روتور خارجی EBM | ○ | گرمای لوله فن | ○ | ||
| فن لوله هوا | ○ | نوع پیش نویس اجباری | ○ | ||
| فویل آلومینیوم | فویل آلومینیومی طبیعی | ○ | |||
| فویل آلومینیومی آبگریز (فویل آبی) | ● | ||||
| ●: مؤلفه استاندارد ؛ ○: مؤلفه اختیاری ؛ ×: در دسترس نیست | |||||
برگه داده عملکرد
| Fin Pitch4.0mm | |||||||||||||
| مدل | ظرفیت خنک کننده/R404A(kW) | سطح | لوله حجم |
جریان هوا | پرتاب هوا | لوله اتصال (میلی متر) | وزن | ||||||
| TC = 0 | TC = 10 ℃ | m2 | DM3 | مگس3/ساعت | مگس | مایع ورودی |
گاز خروجی |
تخلیه | کلوت | ||||
| δτ = 8k | δτ = 10k | ||||||||||||
| 350 سری فن | |||||||||||||
| EL351/bl-et | 2.2 | 3.2 | 12.2 | 1.9 | 2100 | 8 | φ12 | φ22 | R1 " | 39 | |||
| el351/cl-et | 2.9 | 4.3 | 18.2 | 2.9 | 1900 | 8 | φ12 | φ22 | R1 " | 41 | |||
| EL352/bl-et | 4.2 | 6.2 | 24.3 | 3.5 | 4200 | 10 | φ12 | φ22 | R1 " | 54 | |||
| EL352/CL-ET | 5.8 | 8.5 | 36.5 | 5.3 | 3800 | 10 | φ12 | φ22 | R1 " | 58 | |||
| EL353/bl-et | 6.6 | 9.7 | 36.5 | 5.1 | 6300 | 11 | φ12 | φ22 | R1 " | 69 | |||
| el353/cl-et | 8.8 | 12.9 | 54.7 | 7.7 | 5700 | 11 | φ12 | φ22 | R1 " | 75 | |||
| EL354/bl-et | 8.8 | 12.9 | 48.6 | 6.8 | 8400 | 12 | φ12 | φ22 | R1 " | 84 | |||
| EL354/CL-ET | 11.7 | 17.2 | 72.9 | 10.1 | 7600 | 12 | φ16 | φ28 | R1 " | 92 | |||
| 400 سری فن | |||||||||||||
| EL401/CL-ET | 4.4 | 6.4 | 26.2 | 4.1 | 3700 | 12 | φ12 | φ22 | R1 " | 49 | |||
| EL401/DL-ET | 5.3 | 7.8 | 35 | 5.4 | 3200 | 12 | φ12 | φ22 | R1 " | 52 | |||
| EL402/CL-ET | 8.9 | 13.1 | 52.5 | 7.5 | 7400 | 13 | φ12 | φ22 | R1.5" | 72 | |||
| EL402/DL-ET | 10.5 | 15.4 | 70 | 10 | 6400 | 13 | φ16 | φ22 | R1.5" | 78 | |||
| el403/cl-et | 13.4 | 19.7 | 78.7 | 11 | 11100 | 14 | φ16 | φ28 | R1.5" | 95 | |||
| EL403/DL-ET | 15.7 | 23.1 | 105 | 14.6 | 9600 | 14 | φ16 | φ28 | R1.5" | 104 | |||
| EL404/CL-ET | 17.8 | 26.2 | 105 | 14.5 | 14800 | 15 | φ16 | φ35 | R1.5" | 118 | |||
| EL404/DL-ET | 21 | 30.9 | 140 | 19.3 | 12800 | 15 | φ16 | φ35 | R1.5" | 130 | |||
| 500 سری فن | |||||||||||||
| EL501/DL-ET | 9.8 | 14.4 | 61.2 | 9 | 6800 | 18 | φ16 | φ22 | R1.5 " | 93 | |||
| el501/el-et | 11.4 | 16.8 | 76.5 | 11.2 | 6350 | 17 | φ16 | φ28 | R1.5 " | 99 | |||
| EL501/fl-et | 12.9 | 19 | 91.9 | 13.5 | 5500 | 17 | φ16 | φ28 | R1.5 " | 104 | |||
| EL502/DL-ET | 19.6 | 28.8 | 122.5 | 17.1 | 13600 | 20 | φ22 | φ35 | R1.5 " | 132 | |||
| el502/el-et | 22.9 | 33.7 | 153.1 | 21.3 | 12700 | 19 | φ22 | φ35 | R1.5 " | 143 | |||
| El502/fl-et | 25.7 | 37.8 | 183.7 | 25.6 | 11000 | 19 | φ22 | φ42 | R1.5 " | 153 | |||
| EL503/DL-ET | 29.3 | 43 | 183.7 | 25.2 | 20400 | 22 | φ22 | φ42 | R2 " | 180 | |||
| el503/el-et | 34.4 | 50.6 | 229.6 | 31.5 | 19050 | 21 | φ22 | φ42 | R2 " | 196 | |||
| El503/fl-et | 38.5 | 56.6 | 275.6 | 37.8 | 16500 | 21 | φ22 | φ42 | R2 " | 212 | |||
| EL504/DL-ET | 39.2 | 57.6 | 244.9 | 33.3 | 27200 | 23 | φ22 | φ42 | R2 " | 228 | |||
| el504/el-et | 43.3 | 63.6 | 288.7 | 39.2 | 25400 | 22 | φ22 | φ42 | R2 " | 249 | |||
| El504/fl-et | 51.4 | 75.6 | 367.4 | 49.9 | 22000 | 22 | φ28 | φ54 | R2 " | 270 | |||
| EL505/DL-ET | 49 | 72 | 306.2 | 41.4 | 34000 | 24 | φ28 | φ54 | R2 " | 276 | |||
| el505/el-et | 54.1 | 79.5 | 360.9 | 48.7 | 31750 | 23 | φ28 | φ54 | R2 " | 302 | |||
| EL505/fl-et | 64.3 | 94.5 | 459.3 | 62 | 27500 | 23 | φ28 | φ54 | R2 " | 328 | |||
| 630 سری فن | |||||||||||||
| EL631/DL-ET | 15.8 | 23.2 | 105 | 15 | 10000 | 28 | φ16 | φ28 | R1.5 " | 125 | |||
| el631/el-et | 18.3 | 26.9 | 131.2 | 18.8 | 9600 | 27 | φ16 | φ28 | R1.5 " | 134 | |||
| El631/fl-et | 20.4 | 30 | 157.5 | 22.5 | 9100 | 27 | φ22 | φ35 | R1.5 " | 143 | |||
| EL632/DL-ET | 31.5 | 46.3 | 210 | 28.9 | 20000 | 31 | φ22 | φ42 | R1.5 " | 206 | |||
| el632/el-et | 36.7 | 53.5 | 262.4 | 36.1 | 19200 | 30 | φ22 | φ42 | R1.5 " | 224 | |||
| El632/fl-et | 40.9 | 60.1 | 314.9 | 43.3 | 18200 | 30 | φ22 | φ42 | R1.5 " | 242 | |||
| EL633/DL-ET | 47.2 | 69.4 | 314.9 | 42.8 | 30000 | 34 | φ22 | φ42 | حرف2" | 288 | |||
| el633/el-et | 55.1 | 81 | 393.7 | 53.4 | 28800 | 33 | φ28 | φ54 | حرف2" | 314 | |||
| El633/fl-et | 61.4 | 90.3 | 472.4 | 64.1 | 27300 | 33 | φ28 | φ54 | حرف2" | 341 | |||
| EL634/DL-ET | 63 | 92.6 | 419.9 | 56.6 | 40000 | 36 | φ28 | φ54 | حرف2" | 369 | |||
| el634/el-et | 73.5 | 108 | 524.9 | 70.8 | 38400 | 35 | φ28 | φ54 | حرف2" | 405 | |||
| El634/fl-et | 81.9 | 120.3 | 629.9 | 84.9 | 36400 | 35 | φ35 | φ54 | حرف2" | 440 | |||
| 1) TC در جدول دمای اتاق سرد است. Δτ اختلاف دمای انتقال حرارت است ، یعنی تفاوت بین دمای اتاق سرد و دمای تبخیر. 2) پرتاب هوا در دمای محیط 0.5 متر در ثانیه است. 3) برای ظرفیت خنک کننده در سایر شرایط کار ، به ضریب تصحیح مراجعه کنید. |
|||||||||||||
| Fin Pitch6.0mm | |||||||||||||
| مدل | ظرفیت خنک کننده/R404A(kW) | سطح | لوله حجم |
جریان هوا | پرتاب هوا | لوله اتصال (میلی متر) | وزن | ||||||
| TC = 0 | TC = -18 | m2 | DM3 | مگس3/ساعت | مگس | مایع ورودی |
گاز خروجی |
تخلیه | کلوت | ||||
| δτ = 8k | Δτ = 7k | ||||||||||||
| 350 سری فن | |||||||||||||
| EL351/bd-et | 1.8 | 1.4 | 8.2 | 1.9 | 2150 | 9 | φ12 | φ22 | R1 " | 38 | |||
| EL351/CD-et | 2.4 | 1.9 | 12.4 | 2.9 | 1950 | 9 | φ12 | φ22 | R1 " | 40 | |||
| EL352/bd-et | 3.6 | 2.9 | 16.5 | 3.5 | 4300 | 11 | φ12 | φ22 | R1 " | 52 | |||
| EL352/CD-et | 4.7 | 3.7 | 24.7 | 5.3 | 3900 | 11 | φ12 | φ22 | R1 " | 56 | |||
| EL353/BD-ET | 5.4 | 4.3 | 24.7 | 5.1 | 6450 | 12 | φ12 | φ22 | R1 " | 67 | |||
| EL353/CD-et | 7 | 5.6 | 37.1 | 7.7 | 5850 | 12 | φ12 | φ22 | R1 " | 72 | |||
| EL354/BD-ET | 7.3 | 5.8 | 33 | 6.8 | 8600 | 13 | φ12 | φ22 | R1 " | 81 | |||
| EL354/CD-et | 9.4 | 7.5 | 49.4 | 10.1 | 7800 | 13 | φ16 | φ28 | R1 " | 88 | |||
| 400 سری فن | |||||||||||||
| EL401/CD-et | 3.3 | 2.6 | 17.8 | 4.1 | 3800 | 13 | φ12 | φ22 | R1 " | 47 | |||
| EL401/DD-ET | 4 | 3.2 | 23.7 | 5.4 | 3450 | 13 | φ12 | φ22 | R1 " | 50 | |||
| EL402/CD-et | 6.7 | 5.3 | 35.6 | 7.5 | 7600 | 14 | φ12 | φ22 | R1.5" | 69 | |||
| EL402/DD-ET | 8.1 | 6.5 | 47.5 | 10 | 6900 | 14 | φ16 | φ22 | R1.5" | 74 | |||
| EL403/CD-et | 10.1 | 8 | 53.4 | 11 | 11400 | 15 | φ16 | φ28 | R1.5" | 90 | |||
| EL403/DD-ET | 12.2 | 9.7 | 71.2 | 14.6 | 10350 | 15 | φ16 | φ28 | R1.5" | 98 | |||
| EL404/CD-et | 13.5 | 10.8 | 71.2 | 14.5 | 15200 | 16 | φ16 | φ35 | R1.5" | 112 | |||
| EL404/DD-ET | 16.1 | 12.9 | 94.9 | 19.3 | 13800 | 16 | φ16 | φ35 | R1.5" | 122 | |||
| 500 سری فن | |||||||||||||
| EL501/DD-ET | 8.3 | 6.6 | 41.5 | 9 | 7000 | 19 | φ16 | φ22 | R1.5 " | 90 | |||
| EL501/ed-et | 9.8 | 7.8 | 51.9 | 11.2 | 6500 | 18 | φ16 | φ28 | R1.5 " | 94 | |||
| EL501/FD-ET | 11.2 | 9 | 62.3 | 13.5 | 6100 | 18 | φ16 | φ28 | R1.5 " | 99 | |||
| EL502/DD-ET | 16.6 | 13.3 | 83.1 | 17.1 | 14000 | 21 | φ22 | φ35 | R1.5 " | 126 | |||
| el502/ed-et | 19.7 | 15.8 | 103.8 | 21.3 | 13000 | 20 | φ22 | φ35 | R1.5 " | 134 | |||
| EL502/FD-ET | 22.4 | 17.9 | 124.6 | 25.6 | 12200 | 20 | φ22 | φ42 | R1.5 " | 143 | |||
| EL503/DD-ET | 24.9 | 19.9 | 124.6 | 25.2 | 21000 | 23 | φ22 | φ42 | R2 " | 170 | |||
| EL503/ed-et | 29.5 | 23.6 | 155.7 | 31.5 | 19500 | 22 | φ22 | φ42 | R2 " | 183 | |||
| EL503/FD-ET | 33.6 | 26.9 | 186.9 | 37.8 | 18300 | 22 | φ22 | φ42 | R2 " | 196 | |||
| EL504/DD-ET | 33.2 | 26.6 | 166.1 | 33.3 | 28000 | 24 | φ22 | φ42 | R2 " | 215 | |||
| EL504/ed-et | 37.2 | 29.8 | 195.8 | 39.2 | 26000 | 23 | φ22 | φ42 | R2 " | 232 | |||
| EL504/FD-ET | 44.8 | 35.8 | 249.2 | 49.9 | 24400 | 23 | φ28 | φ54 | R2 " | 250 | |||
| EL505/DD-ET | 41.5 | 33.2 | 207.6 | 41.4 | 35000 | 25 | φ28 | φ54 | R2 " | 259 | |||
| EL505/ed-et | 46.5 | 37.2 | 244.7 | 48.7 | 32500 | 24 | φ28 | φ54 | R2 " | 281 | |||
| EL505/FD-ET | 56.1 | 44.9 | 311.5 | 62 | 30500 | 24 | φ28 | φ54 | R2 " | 303 | |||
| 630 سری فن | |||||||||||||
| EL631/DD-ET | 13.5 | 10.8 | 71.2 | 15 | 10300 | 29 | φ16 | φ28 | R1.5 " | 119 | |||
| el631/ed-et | 16 | 12.8 | 89 | 18.8 | 9800 | 28 | φ16 | φ28 | R1.5 " | 126 | |||
| EL631/FD-ET | 18.2 | 14.5 | 106.8 | 22.5 | 9100 | 28 | φ22 | φ35 | R1.5 " | 134 | |||
| EL632/DD-ET | 27.1 | 21.7 | 142.4 | 28.9 | 20600 | 32 | φ22 | φ42 | R1.5 " | 194 | |||
| el632/ed-et | 32 | 25.6 | 178 | 36.1 | 19600 | 31 | φ22 | φ42 | R1.5 " | 209 | |||
| EL632/FD-ET | 36.3 | 29 | 213.6 | 43.3 | 18200 | 31 | φ22 | φ42 | R1.5 " | 224 | |||
| EL633/DD-ET | 40.5 | 32.4 | 213.6 | 42.8 | 30900 | 35 | φ22 | φ42 | حرف2" | 270 | |||
| el633/ed-et | 48.1 | 38.5 | 267 | 53.4 | 29400 | 34 | φ28 | φ54 | حرف2" | 292 | |||
| EL633/FD-ET | 54.5 | 43.6 | 320.4 | 64.1 | 27300 | 34 | φ28 | φ54 | حرف2" | 315 | |||
| EL634/DD-ET | 54.1 | 43.3 | 284.8 | 56.6 | 41200 | 37 | φ28 | φ54 | حرف2" | 346 | |||
| EL634/ed-et | 64.1 | 51.3 | 356 | 70.8 | 39200 | 36 | φ28 | φ54 | حرف2" | 375 | |||
| EL634/FD-ET | 72.6 | 58.1 | 427.2 | 84.9 | 36400 | 36 | φ35 | φ54 | حرف2" | 405 | |||
| 1) TC در جدول دمای اتاق سرد است. Δτ اختلاف دمای انتقال حرارت است ، یعنی تفاوت بین دمای اتاق سرد و دمای تبخیر. 2) پرتاب هوا در دمای محیط 0.5 متر در ثانیه است. 3) برای ظرفیت خنک کننده در سایر شرایط کار ، به ضریب تصحیح مراجعه کنید. |
|||||||||||||
| Fin Pitch9.0mm | |||||||||||||
| مدل | ظرفیت خنک کننده/R404A (kW) | سطح | لوله حجم |
جریان هوا | پرتاب هوا | لوله اتصال (میلی متر) | وزن | ||||||
| TC = 0 | TC = -18 | TC =-25℃ | m2 | DM3 | مگس3/ساعت | مگس | مایع ورودی |
گاز خروجی |
تخلیه | کلوت | |||
| δτ = 8k | Δτ = 7k | δτ= 6k | |||||||||||
| 350 سری فن | |||||||||||||
| EL351/bj-et | 1.4 | 1.1 | 0.9 | 5.6 | 1.9 | 2250 | 10 | φ12 | φ22 | R1 " | 38 | ||
| EL351/CJ-ET | 2 | 1.6 | 1.3 | 8.5 | 2.9 | 2050 | 10 | φ12 | φ22 | R1 " | 40 | ||
| EL352/BJ-et | 2.8 | 2.2 | 1.8 | 11.3 | 3.5 | 4500 | 12 | φ12 | φ22 | R1 " | 52 | ||
| EL352/CJ-et | 3.9 | 3.1 | 2.6 | 16.9 | 5.3 | 4100 | 12 | φ12 | φ22 | R1 " | 55 | ||
| EL353/BJ-et | 4.2 | 3.4 | 2.8 | 16.9 | 5.1 | 6750 | 13 | φ12 | φ22 | R1 " | 66 | ||
| EL353/CJ-ET | 5.8 | 4.6 | 3.8 | 25.4 | 7.7 | 6150 | 13 | φ12 | φ22 | R1 " | 71 | ||
| EL354/BJ-et | 5.7 | 4.6 | 3.7 | 22.6 | 6.8 | 9000 | 14 | φ12 | φ22 | R1 " | 80 | ||
| EL354/CJ-et | 7.8 | 6.2 | 5.1 | 33.8 | 10.1 | 8200 | 14 | φ16 | φ28 | R1 " | 87 | ||
| 400 سری فن | |||||||||||||
| EL401/CJ-et | 2.6 | 2.1 | 1.7 | 12.2 | 4.1 | 3900 | 14 | φ12 | φ22 | R1 " | 47 | ||
| EL401/DJ-et | 3.2 | 2.5 | 2.1 | 16.2 | 5.4 | 3650 | 14 | φ12 | φ22 | R1 " | 50 | ||
| EL402/CJ-et | 5.1 | 4.1 | 3.4 | 24.4 | 7.5 | 7800 | 15 | φ12 | φ22 | R1.5" | 68 | ||
| EL402/DJ-et | 6.5 | 5.2 | 4.3 | 32.5 | 10 | 7300 | 15 | φ16 | φ22 | R1.5" | 73 | ||
| EL403/CJ-et | 7.7 | 6.2 | 5.1 | 36.5 | 11 | 11700 | 16 | φ16 | φ28 | R1.5" | 89 | ||
| EL403/DJ-et | 9.7 | 7.8 | 6.4 | 48.7 | 14.6 | 10950 | 16 | φ16 | φ28 | R1.5" | 97 | ||
| EL404/CJ-ET | 10.2 | 8.2 | 6.7 | 48.7 | 14.5 | 15600 | 17 | φ16 | φ35 | R1.5" | 111 | ||
| EL404/DJ-et | 13 | 10.4 | 8.6 | 65 | 19.3 | 14600 | 17 | φ16 | φ35 | R1.5" | 120 | ||
| 500 سری فن | |||||||||||||
| EL501/DJ-ET | 7.1 | 5.7 | 4.7 | 28.4 | 9 | 7380 | 20 | φ16 | φ22 | R1.5 " | 89 | ||
| el501/ej-et | 8.5 | 6.8 | 5.6 | 35.5 | 11.2 | 6800 | 19 | φ16 | φ28 | R1.5 " | 93 | ||
| el501/fj-et | 9.8 | 7.8 | 6.5 | 42.6 | 13.5 | 6350 | 19 | φ16 | φ28 | R1.5 " | 98 | ||
| EL502/DJ-et | 14.2 | 11.3 | 9.4 | 56.9 | 17.1 | 14760 | 22 | φ22 | φ35 | R1.5 " | 124 | ||
| el502/ej-et | 17 | 13.6 | 11.2 | 71.1 | 21.3 | 13600 | 21 | φ22 | φ35 | R1.5 " | 132 | ||
| el502/fj-et | 19.6 | 15.7 | 12.9 | 85.3 | 25.6 | 12700 | 21 | φ22 | φ42 | R1.5 " | 141 | ||
| EL503/DJ-et | 21.3 | 17 | 14 | 85.3 | 25.2 | 22140 | 24 | φ22 | φ42 | R2 " | 168 | ||
| EL503/EJ-ET | 25.6 | 20.5 | 16.9 | 106.6 | 31.5 | 20400 | 23 | φ22 | φ42 | R2 " | 180 | ||
| el503/fj-et | 29.4 | 23.5 | 19.4 | 127.9 | 37.8 | 19050 | 23 | φ22 | φ42 | R2 " | 193 | ||
| EL504/DJ-ET | 28.4 | 22.7 | 18.7 | 113.7 | 33.3 | 29520 | 25 | φ22 | φ42 | R2 " | 212 | ||
| EL504/EJ-ET | 32.2 | 25.7 | 21.2 | 134 | 39.2 | 27200 | 24 | φ22 | φ42 | R2 " | 228 | ||
| el504/fj-et | 39.2 | 31.3 | 25.9 | 170.6 | 49.9 | 25400 | 24 | φ28 | φ54 | R2 " | 245 | ||
| EL505/DJ-ET | 35.5 | 28.4 | 23.4 | 142.1 | 41.4 | 36900 | 26 | φ28 | φ54 | R2 " | 256 | ||
| EL505/EJ-ET | 40.2 | 32.1 | 26.5 | 167.5 | 48.7 | 34000 | 25 | φ28 | φ54 | R2 " | 276 | ||
| el505/fj-et | 49 | 39.2 | 32.3 | 213.2 | 62 | 31750 | 25 | φ28 | φ54 | R2 " | 297 | ||
| 630 سری فن | |||||||||||||
| el631/dj-et | 11.2 | 9 | 7.4 | 48.7 | 15 | 10600 | 30 | φ16 | φ28 | R1.5 " | 118 | ||
| el631/ej-et | 13.1 | 10.5 | 8.6 | 60.9 | 18.8 | 10000 | 29 | φ16 | φ28 | R1.5 " | 125 | ||
| el631/fj-et | 14.6 | 11.7 | 9.6 | 73.1 | 22.5 | 9600 | 29 | φ22 | φ35 | R1.5 " | 132 | ||
| el632/dj-et | 22.4 | 17.9 | 14.8 | 97.5 | 28.9 | 21200 | 33 | φ22 | φ42 | R1.5 " | 192 | ||
| el632/ej-et | 26.2 | 21 | 17.3 | 121.8 | 36.1 | 20000 | 32 | φ22 | φ42 | R1.5 " | 206 | ||
| el632/fj-et | 29.2 | 23.3 | 19.3 | 146.2 | 43.3 | 19200 | 32 | φ22 | φ42 | R1.5 " | 220 | ||
| EL633/DJ-et | 33.6 | 26.9 | 22.2 | 146.2 | 42.8 | 31800 | 36 | φ22 | φ42 | حرف2" | 266 | ||
| el633/ej-et | 39.3 | 31.4 | 25.9 | 182.7 | 53.4 | 30000 | 35 | φ28 | φ54 | حرف2" | 282 | ||
| el633/fj-et | 43.8 | 35 | 28.9 | 219.3 | 64.1 | 28800 | 35 | φ28 | φ54 | حرف2" | 309 | ||
| EL634/DJ-et | 44.8 | 35.8 | 29.5 | 194.9 | 56.6 | 42400 | 38 | φ28 | φ54 | حرف2" | 340 | ||
| el634/ej-et | 52.3 | 41.8 | 34.5 | 243.6 | 70.8 | 40000 | 37 | φ28 | φ54 | حرف2" | 369 | ||
| el634/fj-et | 58.5 | 46.8 | 38.6 | 292.4 | 84.9 | 38400 | 37 | φ35 | φ54 | حرف2" | 397 | ||
| 1) TC در جدول دمای اتاق سرد است. Δτ اختلاف دمای انتقال حرارت است ، یعنی تفاوت بین دمای اتاق سرد و دمای تبخیر. 2) پرتاب هوا در دمای محیط 0.5 متر در ثانیه است. 3) برای ظرفیت خنک کننده در سایر شرایط کار ، به ضریب تصحیح مراجعه کنید. |
|||||||||||||
| Fin Pitch12.0mm | |||||||||||||
| مدل | ظرفیت خنک کننده/R404A (kW) | سطح | لوله حجم |
جریان هوا | پرتاب هوا | لوله اتصال (میلی متر) | وزن | ||||||
| TC = 0 | TC = -25 | TC = -35℃ | m2 | DM3 | مگس3/ساعت | مگس | مایع ورودی |
گاز خروجی |
تخلیه | کلوت | |||
| δτ = 8k | δτ = 6k | δτ= 6k | |||||||||||
| 400 سری فن | |||||||||||||
| EL401/dk-et | 2.9 | 1.9 | 1.9 | 12.5 | 5.4 | 3800 | 15 | φ12 | φ22 | R1 " | 50 | ||
| EL402/dk-et | 5.8 | 3.8 | 3.8 | 25 | 10 | 7600 | 16 | φ16 | φ22 | R1.5" | 74 | ||
| EL403/dk-et | 8.6 | 5.7 | 5.6 | 37.5 | 14.6 | 11400 | 17 | φ16 | φ28 | R1.5" | 97 | ||
| EL404/dk-et | 11.5 | 7.6 | 7.5 | 50 | 19.3 | 15200 | 18 | φ16 | φ35 | R1.5" | 121 | ||
| 500 سری فن | |||||||||||||
| el501/ek-et | 7.4 | 4.9 | 4.8 | 27.3 | 11.2 | 7000 | 20 | φ16 | φ28 | R1.5 " | 94 | ||
| EL501/FK-ET | 8.5 | 5.6 | 5.5 | 32.8 | 13.5 | 6500 | 20 | φ16 | φ28 | R1.5 " | 98 | ||
| el502/ek-et | 14.8 | 9.8 | 9.6 | 54.7 | 21.3 | 14000 | 22 | φ22 | φ35 | R1.5 " | 134 | ||
| el502/fk-et | 17.1 | 11.3 | 11.1 | 65.6 | 25.6 | 13000 | 22 | φ22 | φ42 | R1.5 " | 142 | ||
| el503/ek-et | 22.1 | 14.6 | 14.3 | 82 | 31.5 | 21000 | 24 | φ22 | φ42 | R2 " | 182 | ||
| EL503/FK-ET | 25.5 | 16.8 | 16.5 | 98.4 | 37.8 | 19500 | 24 | φ22 | φ42 | R2 " | 195 | ||
| el504/ek-et | 27.8 | 18.3 | 18 | 103.1 | 39.2 | 28000 | 25 | φ22 | φ42 | R2 " | 231 | ||
| EL504/FK-ET | 34.1 | 22.5 | 22.1 | 131.2 | 49.9 | 26000 | 25 | φ28 | φ54 | R2 " | 248 | ||
| el505/ek-et | 34.8 | 23 | 22.6 | 128.9 | 48.7 | 35000 | 26 | φ28 | φ54 | R2 " | 279 | ||
| el505/fk-et | 42.6 | 28.1 | 27.7 | 164.1 | 62 | 32500 | 26 | φ28 | φ54 | R2 " | 301 | ||
| 630 سری فن | |||||||||||||
| el631/ek-et | 10.8 | 7.1 | 7 | 46.9 | 18.8 | 10300 | 30 | φ16 | φ28 | R1.5 " | 126 | ||
| el631/fk-et | 12.3 | 8.1 | 8 | 56.2 | 22.5 | 9800 | 30 | φ22 | φ35 | R1.5 " | 133 | ||
| el632/ek-et | 21.6 | 14.3 | 14 | 93.7 | 36.1 | 20600 | 33 | φ22 | φ42 | R1.5 " | 208 | ||
| el632/fk-et | 24.7 | 16.3 | 16 | 112.5 | 43.3 | 19600 | 33 | φ22 | φ42 | R1.5 " | 223 | ||
| el633/ek-et | 32.3 | 21.3 | 21 | 140.6 | 53.4 | 30900 | 36 | φ28 | φ54 | حرف2" | 291 | ||
| el633/fk-et | 37.1 | 24.5 | 24.1 | 168.7 | 64.1 | 29400 | 36 | φ28 | φ54 | حرف2" | 313 | ||
| el634/ek-et | 43.1 | 28.4 | 28 | 187.5 | 70.8 | 41200 | 38 | φ28 | φ54 | حرف2" | 373 | ||
| el634/fk-et | 49.5 | 32.7 | 32.1 | 225 | 84.9 | 39200 | 38 | φ35 | φ54 | حرف2" | 402 | ||
| 1) TC در جدول دمای اتاق سرد است. Δτ اختلاف دمای انتقال حرارت است ، یعنی تفاوت بین دمای اتاق سرد و دمای تبخیر. 2) پرتاب هوا در دمای محیط 0.5 متر در ثانیه است. 3) برای ظرفیت خنک کننده در سایر شرایط کار ، به ضریب تصحیح مراجعه کنید. |
|||||||||||||
پارامترهای الکتریکی
| مدل | فن هواداری | یخ زدایی با گرمایش برقی | |||||
| ولتاژ(حرفهای) | قدرت(حرف) | جاری(بوها) | سرعت چرخش(r/min) | سیم پیچ(kW) | اب(kW) | قدرت کل(kW) | |
| el351* | 380-3 | 129 | 0.4 | 1400 | 2 × 0.5 | 1 × 0.5 | 1.5 |
| el352* | 380-3 | 258 | 0.8 | 1400 | 2 × 0.9 | 1 × 0.9 | 2.7 |
| el353* | 380-3 | 387 | 1.2 | 1400 | 2 × 1.3 | 1 × 1.3 | 3.9 |
| EL354* | 380-3 | 516 | 1.6 | 1400 | 2 × 1.7 | 1 × 1.7 | 5.1 |
| EL401/C* | 380-3 | 205 | 0.51 | 1380 | 3 × 0.6 | 1 × 0.6 | 2.4 |
| EL401/D* | 380-3 | 205 | 0.51 | 1380 | 0.6 4 4 | 1 × 0.6 | 3 |
| EL402/C* | 380-3 | 410 | 1.02 | 1380 | 3 × 1.1 | 1 × 1.1 | 4.4 |
| EL402/D* | 380-3 | 410 | 1.02 | 1380 | 4 × 1.1 | 1 × 1.1 | 5.5 |
| EL403/C* | 380-3 | 615 | 1.53 | 1380 | 3 × 1.6 | 1 × 1.6 | 6.4 |
| EL403/D* | 380-3 | 615 | 1.53 | 1380 | 4 × 1.6 | 1 × 1.6 | 8 |
| EL404/C* | 380-3 | 820 | 2.04 | 1380 | 3 × 2.0 | 1 × 2.0 | 8 |
| EL404/D* | 380-3 | 820 | 2.04 | 1380 | 4 × 2.0 | 1 × 2.0 | 10 |
| EL501/D* | 380-3 | 500 | 0.95 | 1380 | 4 × 0.8 | 2 × 0.8 | 4.8 |
| el501/e* | 380-3 | 500 | 0.95 | 1380 | 0.8 6 6 | 2 × 0.8 | 6.4 |
| el501/f* | 380-3 | 500 | 0.95 | 1380 | 0.8 6 6 | 2 × 0.8 | 6.4 |
| EL502/D* | 380-3 | 1000 | 1.9 | 1380 | 4 × 1.6 | 2 × 1.6 | 9.6 |
| EL502/E* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| el502/f* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| EL503/D* | 380-3 | 1500 | 2.85 | 1380 | 4 × 2.3 | 2 × 2.3 | 13.8 |
| EL503/E* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| el503/f* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| EL504/D* | 380-3 | 2000 | 3.8 | 1380 | 4 × 3.0 | 2 × 3.0 | 18 |
| EL504/E* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24 |
| el504/f* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24 |
| EL505/D* | 380-3 | 2500 | 4.75 | 1380 | 6 × 3.0 | 2 × 3.0 | 24 |
| EL505/E* | 380-3 | 2500 | 4.75 | 1380 | 8 × 3.0 | 2 × 3.0 | 30 |
| el505/f* | 380-3 | 2500 | 4.75 | 1380 | 8 × 3.0 | 2 × 3.0 | 30 |
| EL631/D* | 380-3 | 800 | 1.6 | 1320 | 6 × 1.1 | 2 × 1.1 | 8.8 |
| EL631/E* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| el631/f* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| EL632/D* | 380-3 | 1600 | 3.2 | 1320 | 6 × 2.0 | 2 × 2.0 | 16 |
| el632/e* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22 |
| el632/f* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22 |
| EL633/D* | 380-3 | 2400 | 4.8 | 1320 | 6 × 3.0 | 2 × 3.0 | 24 |
| el633/e* | 380-3 | 2400 | 4.8 | 1320 | 3.0 9 | 2 × 3.0 | 33 |
| el633/f* | 380-3 | 2400 | 4.8 | 1320 | 3.0 9 | 2 × 3.0 | 33 |
| EL634/D* | 380-3 | 3200 | 6.4 | 1320 | 8 × 3.0 | 2 × 3.0 | 30 |
| EL634/E* | 380-3 | 3200 | 6.4 | 1320 | 11 × 3.0 | 2 × 3.0 | 39 |
| el634/f* | 380-3 | 3200 | 6.4 | 1320 | 11 × 3.0 | 2 × 3.0 | 39 |
آیا در نمایشگاه شرکت می کنید؟
هر ساله ما در نمایشگاه ملی و خارجی شرکت خواهیم کرد ، همچنین از نماینده خود برای شرکت در نمایشگاه پشتیبانی خواهیم کرد ، و به ما خوش آمدید.
چرا ما را انتخاب کنید
حرفه ای: 28 سال تجهیزات یک چیز را متمرکز کنید
موادی که از آن استفاده می کنیم کافی است
گواهی: CE ، ISO و CETIIFCATE تولید تجهیزات فشار ویژه
مرجع پروژه ها؟
پرسش
1 ، س: آدرس کارخانه شما کجاست؟
پاسخ: ما کارخانه هستیم و در تجهیزات تبرید تولید پایه Shengzhou ، استان ژجیانگ واقع شده ایم.
2 ، س: بسته شما چیست؟
پاسخ: بسته ما مطابق با سفارشی نیاز به چوب اصلی ندارد.
3 ، س: MOQ شما چیست؟
پاسخ: محصولات معمولی می توانند از 1 مجموعه سفارش دهند.
4 ، س: آیا می توانید نمونه ارائه دهید؟
پاسخ: بله ، ما می توانیم نمونه را ارائه دهیم. و هزینه و تحویل را با هزینه شما ارائه می دهیم.
5 ، س: من نمی توانم محصولاتی را در لیست شما پیدا کنم؟
پاسخ: لطفا مستقیماً با من تماس بگیرید.
6 ، س: چگونه می توانم کارخانه شما را تأیید کنم؟
پاسخ: ما سند تأیید شده شخص ثالث گزارش دفتر Veritas را داریم ، می توانید در صفحه شرکت بارگیری کنید یا پیام برای من بگذارید.
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
درخواست خود را مستقیماً برای ما ارسال کنید
