محل منبع:
چین
نام تجاری:
Kaideli
گواهی:
CE,ISO9001-2008
شماره مدل:
سری EC

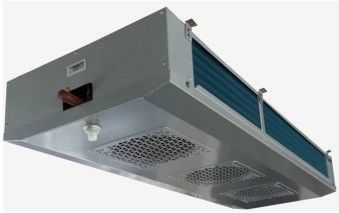

نام محصول: تجهیزات تبرید اواپراتور موتور کولر WEIGUANG
کولرهای تجاری با دو تخلیه دوگانه سری EC
1. توضیحات محصول:
خنک‌کننده‌های تجاری دو تخلیه‌ای تجاری سری EC از طراحی ساختاری بسیار نازک برخوردارند، با ورودی هوا در پایین و خروجی هوا در دو طرف.این محصول فضای نصب کوچکی دارد و عمدتاً در اتاق های پردازش سرنشین دار یا اتاق سرد با اندازه ارتفاع کم استفاده می شود.
این سری از محصولات دارای ویژگی های زیر هستند:
● پوشش: ورق آلیاژی Al-Mg با پوشش پودر نقره (RAL7001) دارای خاصیت ضد خوردگی قوی و وزن سبک است.
● صفحه انتهایی اواپراتور صفحه آلومینیومی را می پذیرد، به طور موثر از لوله مسی محافظت می کند، وزن را کاهش می دهد.
● طراحی صفحه آب دوگانه: صفحه آب بیرونی با طراحی ساختار لولا، عملیات راحت.سینی آب داخلی ساختار فلوم صفحه آلومینیومی را اتخاذ می کند.آب تغلیظ شده یا آب یخ زده مستقیماً از طریق سینی آب داخلی به خروجی سینی آب بیرونی تخلیه می شود.
● سیم پیچ: لوله مس φ12، فاصله 38.1×33، ترتیب مثلث، راندمان انتقال حرارت بالا است.
● پره های آلومینیومی راه راه با فیلم آبدوست، فاصله باله های 4.0 و 6.0 میلی متر برای برآورده کردن دماهای مختلف مورد نیاز در انبار سرد.
● فن ها: فن روتور خارجی، مشخصات فن φ350، دمای کار -30 ~ 60 ℃، تعداد فن ها 1 تا 4. با طراحی سرعت بالا و سرعت کم، می تواند نیازهای مختلف نویز را برآورده کند.
● یخ زدایی: یخ زدایی گرمایش الکتریکی استاندارد، لوله گرمایش فولاد ضد زنگ بر روی باله لوله سیم پیچ و صفحه آب داخلی توزیع شده است، اثر یخ زدایی خوبی دارد.
● جعبه اتصال ضد آب درجه IP65 و کانکتور ضد آب، فن و لوله گرمایش جعبه سیم مستقل را اتخاذ می کنند، با اثر ضد آب بهتر، قابلیت اطمینان بالا.
● خروجی کولر هوا مجهز به Schrader alve است که برای تشخیص فشار برای کاربران راحت است.
● تست فشار کارخانه دقیق، فشار تست 23bar.
● شیر انبساط را می توان با توجه به نیاز مشتری از قبل نصب کرد.
● می تواند مبرد R404A، R507A، R448A، R449A، R134a، R22 و غیره را تامین کند.
2. تنظیمات و گزینه های استاندارد:
| قطعات | پیکربندی | قطعات | پیکربندی | ||
| پوشش | ورق آلیاژی Al-Mg با پوشش پودری | ● | یخ زدایی | یخ زدایی هوا | ○ |
| ورق با پوشش پودری | ○ | لوله گرمایش برق | ● | ||
| ورق گالوانیزه با پوشش پودری | ○ | گاز داغ | ○ | ||
| ورق فولادی ضد زنگ | ○ | شیر انبساط | ○ | ||
| پنکه | موتور WEIGUANG | ● | سیم داغ لوله تخلیه | ○ | |
| موتور EBM | ○ | تسمه گرمایش کانال باد | × | ||
| موتور سطل باد | × | ||||
| فین | پره های آلومینیومی | ○ | |||
| پره های آلومینیومی هیدروفیل | ● | ||||
●:استاندارد；○:گزینه ها；×:انتخاب نکنید
3. برگه اطلاعات فنی:
3.1 فن با سرعت استاندارد (1420 دور در دقیقه):
3.1.1 فاصله باله 4.0 میلی متر
| مدل |
ظرفیت/R404A (KW) |
سطح | حجم لوله | جریان هوا | پرتاب هوا | لوله اتصال | وزن | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
متر2 | dm3 | متر3/h | متر | ورودی | پریز | زه کشی | کیلوگرم | |
| EC351/CLN-ET | 3.2 | 4.7 | 13.1 | 2.5 | 2200 | 6 | φ12 | φ22 | G1” | 31 |
| EC351/DLN-ET | 4.0 | 5.8 | 17.5 | 3.4 | 2000 | 6 | φ12 | φ22 | G1” | 33 |
| EC352/CLN-ET | 6.5 | 9.5 | 26.3 | 4.7 | 4400 | 8 | φ12 | φ22 | G1” | 51 |
| EC352/DLN-ET | 8.0 | 11.7 | 35.0 | 6.3 | 4000 | 8 | φ12 | φ22 | G1” | 55 |
| EC353/CLN-ET | 9.8 | 14.4 | 39.4 | 6.9 | 6600 | 9 | φ16 | φ28 | G1” | 73 |
| EC353/DLN-ET | 12.0 | 17.6 | 52.5 | 9.2 | 6000 | 9 | φ16 | φ28 | G1” | 79 |
| EC354/CLN-ET | 13.1 | 19.2 | 52.5 | 9.1 | 8800 | 10 | φ16 | φ28 | G1” | 93 |
| EC354/DLN-ET | 16.1 | 23.6 | 70.0 | 12.2 | 8000 | 10 | φ16 | φ35 | G1” | 100 |
1. در جدول Tc دمای اتاق سرد است، ΔΤ تفاوت بین دمای اتاق سرد است.و دمای تبخیر
2. پرتاب هوا 0.5m/s فاصله هوا در دمای محیط رسیده است.
3. برای ظرفیت سرمایش سایر شرایط کاری لطفاً به ضریب تصحیح مراجعه کنید.
3.1.2 فاصله باله 6.0 میلی متر
| مدل |
ظرفیت/R404A (KW) |
سطح | حجم لوله | جریان هوا | پرتاب هوا | لوله اتصال | وزن | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
متر2 | dm3 | متر3/h | متر | ورودی | پریز | زه کشی | کیلوگرم | |
| EC351/CDN-ET | 2.5 | 2.0 | 9.0 | 2.5 | 2350 | 6 | φ12 | φ22 | G1” | 30 |
| EC351/DDN-ET | 3.1 | 2.4 | 12.0 | 3.4 | 2200 | 6 | φ12 | φ22 | G1” | 32 |
| EC352/CDN-ET | 5.1 | 4.1 | 18.1 | 4.7 | 4700 | 8 | φ12 | φ22 | G1” | 50 |
| EC352/DDN-ET | 6.3 | 5.0 | 24.1 | 6.3 | 4400 | 8 | φ12 | φ22 | G1” | 53 |
| EC353/CDN-ET | 7.6 | 6.0 | 27.1 | 6.9 | 7050 | 9 | φ16 | φ28 | G1” | 71 |
| EC353/DDN-ET | 9.4 | 7.5 | 36.1 | 9.2 | 6600 | 9 | φ16 | φ28 | G1” | 76 |
| EC354/CDN-ET | 10.1 | 8.0 | 36.1 | 9.1 | 9400 | 10 | φ16 | φ28 | G1” | 91 |
| EC354/DDN-ET | 12.5 | 10.0 | 48.2 | 12.2 | 8800 | 10 | φ16 | φ35 | G1” | 97 |
1. در جدول Tc دمای اتاق سرد است، ΔΤ تفاوت بین دمای اتاق سرد است.و دمای تبخیر
2. پرتاب هوا 0.5m/s فاصله هوا در دمای محیط رسیده است.
3. برای ظرفیت سرمایش سایر شرایط کاری لطفاً به ضریب تصحیح مراجعه کنید.
3.2 فن های کم سرعت (920rpm):
3.2.1 فاصله باله 4.0 میلی متر
| مدل |
ظرفیت/R404A (KW) |
سطح | حجم لوله | جریان هوا | پرتاب هوا | لوله اتصال | وزن | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
متر2 | dm3 | متر3/h | متر | ورودی | پریز | زه کشی | کیلوگرم | |
| EC351/CLS-ET | 2.4 | 3.2 | 13.1 | 2.5 | 1150 | 5 | φ12 | φ22 | G1” | 31 |
| EC351/DLS-ET | 2.8 | 3.8 | 17.5 | 3.4 | 1300 | 5 | φ12 | φ22 | G1” | 33 |
| EC352/CLS-ET | 4.7 | 6.6 | 26.3 | 4.7 | 2300 | 7 | φ12 | φ22 | G1” | 51 |
| EC352/DLS-ET | 5.6 | 7.7 | 35.0 | 6.3 | 2600 | 7 | φ12 | φ22 | G1” | 55 |
| EC353/CLS-ET | 7.1 | 9.8 | 39.4 | 6.9 | 3450 | 8 | φ16 | φ28 | G1” | 73 |
| EC353/DLS-ET | 8.4 | 11.6 | 52.5 | 9.2 | 3900 | 8 | φ16 | φ28 | G1” | 79 |
| EC354/CLS-ET | 9.5 | 13.0 | 52.5 | 9.1 | 4600 | 9 | φ16 | φ28 | G1” | 93 |
| EC354/DLS-ET | 11.2 | 15.4 | 70.0 | 12.2 | 5200 | 9 | φ16 | φ35 | G1” | 100 |
1. در جدول Tc دمای اتاق سرد است، ΔΤ تفاوت بین دمای اتاق سرد است.و دمای تبخیر
2. پرتاب هوا 0.5m/s فاصله هوا در دمای محیط رسیده است.
3. برای ظرفیت سرمایش سایر شرایط کاری لطفاً به ضریب تصحیح مراجعه کنید.
3.2.2 فاصله باله 6.0 میلی متر
| مدل |
ظرفیت/R404A (KW) |
سطح | حجم لوله | جریان هوا | پرتاب هوا | لوله اتصال | وزن | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
متر2 | dm3 | متر3/h | متر | ورودی | پریز | زه کشی | کیلوگرم | |
| EC351/CDS-ET | 2.0 | 1.6 | 9.0 | 2.5 | 1300 | 5 | φ12 | φ22 | G1” | 30 |
| EC351/DDS-ET | 2.4 | 1.9 | 12.0 | 3.4 | 1450 | 5 | φ12 | φ22 | G1” | 32 |
| EC352/CDS-ET | 4.2 | 3.3 | 18.1 | 4.7 | 2600 | 7 | φ12 | φ22 | G1” | 50 |
| EC352/DDS-ET | 5.1 | 4.0 | 24.1 | 6.3 | 2900 | 7 | φ12 | φ22 | G1” | 53 |
| EC353/CDS-ET | 6.2 | 5.0 | 27.1 | 6.9 | 3900 | 8 | φ16 | φ28 | G1” | 71 |
| EC353/DDS-ET | 7.6 | 6.0 | 36.1 | 9.2 | 4350 | 8 | φ16 | φ28 | G1” | 76 |
| EC354/CDS-ET | 8.3 | 6.6 | 36.1 | 9.1 | 5200 | 9 | φ16 | φ28 | G1” | 91 |
| EC354/DDS-ET | 10.1 | 8.0 | 48.2 | 12.2 | 5800 | 9 | φ16 | φ35 | G1” | 97 |
1. در جدول Tc دمای اتاق سرد است، ΔΤ تفاوت بین دمای اتاق سرد است.و دمای تبخیر
2. پرتاب هوا 0.5m/s فاصله هوا در دمای محیط رسیده است.
3. برای ظرفیت سرمایش سایر شرایط کاری لطفاً به ضریب تصحیح مراجعه کنید.
4. جدول پارامترهای الکتریکی:
| مدل | افیک موتور | یخ زدایی برقی | |||||
|
ولتاژ (V) |
قدرت (W) |
جاری (آ) |
سرعت (r/min) |
کویل (KW) |
سینی (KW) |
جمع (KW) |
|
| EC351/**N-ET | 380-3 | 165 | 0.43 | 1420 | 2×0.6 | 2×0.6 | 2.4 |
| EC352/**N-ET | 380-3 | 330 | 0.86 | 1420 | 2×1.1 | 2×1.1 | 4.4 |
| EC353/**N-ET | 380-3 | 495 | 1.29 | 1420 | 2×1.6 | 2×1.6 | 6.4 |
| EC354/**N-ET | 380-3 | 660 | 1.72 | 1420 | 2×2.0 | 2×2.0 | 8.0 |
| EC351/**S-ET | 380-3 | 80 | 0.32 | 920 | 2×0.6 | 2×0.6 | 2.4 |
| EC352/**S-ET | 380-3 | 160 | 0.64 | 920 | 2×1.1 | 2×1.1 | 4.4 |
| EC353/**S-ET | 380-3 | 240 | 0.96 | 920 | 2×1.6 | 2×1.6 | 6.4 |
| EC354/**S-ET | 380-3 | 320 | 1.28 | 920 | 2×2.0 | 2×2.0 | 8.0 |
5. نحوه انتخاب اواپراتور صحیح:
به طور کلی، ظرفیت اواپراتور = ظرفیت خنک کننده اتاق سرد * 1.15 را انتخاب کنید
1. هنگامی که دمای اتاق سرد حدود 0 درجه سانتیگراد است، 4.5 میلی متر را به عنوان فضای باله انتخاب کنید.
اواپراتور انتخاب = 1.0 * Q0
2. هنگامی که دمای اتاق سرد حدود -18 درجه سانتیگراد است، 6 میلی متر را به عنوان فضای باله انتخاب کنید.
اواپراتور select=1.1*Q0
3. هنگامی که دمای اتاق سرد در حدود -25 درجه سانتیگراد است، 9 میلی متر را به عنوان فضای باله انتخاب کنید.
انتخاب اواپراتور=1.27*Q0
نکات: نوع یخ زدایی آب و یخ زدایی با گاز داغ نیز اختیاری هستند.
مشخصات سفارشی برای جزئیات به من پیام دهید.
