محل منبع:
چین
نام تجاری:
Kaideli
گواهی:
CE,ISO9001-2008
شماره مدل:
سری EH

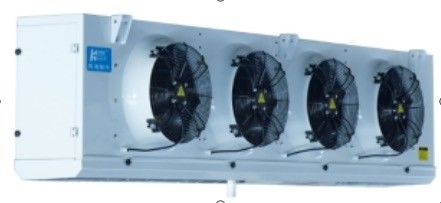

نام محصول: EBM Motor Commercial Coolroom اتاق فریزر واحد متراکم با راندمان بالا
کولرهای واحد تجاری با راندمان بالا سری EH
1. توضیحات محصول:
● پوشش: فولاد گالوانیزه با کیفیت بالا با پوشش پودر نقره (RAL7001)، دارای خاصیت ضد خوردگی قوی است.صفحه دو طرف و صفحه آب بیرونی ساختار لولا، عملکرد راحت و سریع را اتخاذ می کنند.
● صفحه انتهایی اواپراتور صفحه آلومینیومی را می پذیرد، به طور موثر از لوله مسی محافظت می کند، وزن را کاهش می دهد.
● طراحی صفحه آب دوگانه: صفحه آب بیرونی ساختار زاویه ای، زهکشی صاف، بدون زاویه مرده زهکشی را اتخاذ می کند.سینی آب داخلی ساختار فلوم صفحه آلومینیومی را اتخاذ می کند.آب تغلیظ شده یا آب یخ زده مستقیماً از طریق سینی آب داخلی به خروجی سینی آب بیرونی تخلیه می شود.
● طراحی کانال هوای بلند با قوس کششی یکپارچه دارای اثر جریان هوای خوبی است.
● برای فن با قطر 500 پایه های تکیه گاه برای نصب آسان وجود دارد.
● سیم پیچ: لوله مس φ12، فاصله 38.1×33، ترتیب مثلث، راندمان انتقال حرارت بالا است.
● پره های آلومینیومی راه راه با فیلم آبدوست، فاصله باله های 4.0 و 6.0 میلی متر و 9.0 میلی متر برای برآورده کردن دماهای مختلف مورد نیاز در انبار سرد.
● فن: فن روتور خارجی با قدرت بالا، دمای کارکرد -30℃~60℃.مشخصات فن φ350,φ400,φ500، شکل گیری مشخصات مختلف سری محصول، کاربران حق انتخاب بیشتری دارند.
● یخ زدایی: یخ زدایی گرمایش الکتریکی استاندارد، لوله گرمایش فولاد ضد زنگ بر روی باله لوله سیم پیچ و صفحه آب داخلی توزیع شده است، اثر یخ زدایی خوبی دارد.همچنین می توانید یخ زدایی گاز داغ را با توجه به نیاز مشتری انتخاب کنید.
● جعبه اتصال ضد آب درجه IP65 و کانکتور ضد آب، فن و لوله گرمایش جعبه سیم مستقل را اتخاذ می کنند، با اثر ضد آب بهتر، قابلیت اطمینان بالا.
● خروجی کولر هوا مجهز به Schrader alve است که برای تشخیص فشار برای کاربران راحت است.
● تست فشار کارخانه دقیق، فشار تست 23bar.
● شیر انبساط را می توان با توجه به نیاز مشتری از قبل نصب کرد.
● می تواند مبرد R404A، R507A، R448A، R449A، R134a، R22 و غیره را تامین کند.
2. تنظیمات و گزینه های استاندارد:
| قطعات | پیکربندی | قطعات | پیکربندی | ||
| پوشش | ورق آلیاژی Al-Mg با پوشش پودری | × | یخ زدایی | یخ زدایی هوا | ○ |
| ورق با پوشش پودری | ○ | لوله گرمایش برق | ● | ||
| ورق گالوانیزه با پوشش پودری | ● | گاز داغ | ○ | ||
| ورق فولادی ضد زنگ* | ○ | شیر انبساط | ○ | ||
| پنکه | موتور WEIGUANG | ● | سیم داغ لوله تخلیه | ○ | |
| موتور EBM* | ○ | تسمه گرمایش کانال باد | ○ | ||
| موتور سطل باد | ○ | ||||
| فین | پره های آلومینیومی | ○ | |||
| پره های آلومینیومی هیدروفیل | ● | ||||
●: استاندارد；○:گزینه ها；×:انتخاب نکنید.
* : از مجرای هوای منحرف کننده جانبی کوتاه استفاده کنید.
3. برگه اطلاعات فنی:
3.1 فاصله باله 4.0 میلی متر
| مدل |
ظرفیت/R404A (KW) |
سطح | حجم لوله | جریان هوا | پرتاب هوا | لوله اتصال | وزن | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
متر2 | dm3 | متر3/h | متر | ورودی | پریز | زه کشی | کیلوگرم | |
| φ350پنکه | ||||||||||
| EH351/CL-ET | 2.7 | 4.0 | 10.9 | 2.2 | 2050 | 7 | φ12 | φ22 | G1” | 36 |
| EH351/DL-ET | 3.4 | 5.0 | 14.6 | 2.9 | 1850 | 7 | φ12 | φ22 | G1” | 37 |
| EH352/CL-ET | 5.5 | 8.1 | 21.9 | 4.0 | 4100 | 9 | φ12 | φ22 | G1” | 56 |
| EH352/DL-ET | 6.7 | 9.8 | 29.2 | 5.3 | 3700 | 9 | φ12 | φ22 | G1” | 59 |
| EH353/CL-ET | 8.2 | 12.1 | 32.8 | 5.8 | 6150 | 10 | φ12 | φ22 | G1” | 77 |
| EH353/DL-ET | 10.1 | 14.8 | 43.8 | 7.8 | 5550 | 10 | φ12 | φ22 | G1” | 81 |
| EH354/CL-ET | 11.0 | 16.2 | 43.8 | 7.7 | 8200 | 11 | φ12 | φ22 | G1” | 98 |
| EH354/DL-ET | 13.4 | 19.6 | 58.4 | 10.2 | 7400 | 11 | φ16 | φ28 | G1” | 104 |
| φ400پنکه | ||||||||||
| EH401/DL-ET | 5.6 | 8.2 | 23.3 | 4.5 | 3600 | 11 | φ12 | φ22 | G1” | 47 |
| EH401/FL-ET | 7.4 | 10.9 | 35.0 | 6.7 | 2950 | 11 | φ12 | φ22 | G1” | 52 |
| EH402/DL-ET | 11.2 | 16.5 | 46.7 | 8.4 | 7200 | 12 | φ16 | φ28 | G1.5” | 77 |
| EH402/FL-ET | 14.7 | 21.6 | 70.0 | 12.6 | 5900 | 12 | φ16 | φ28 | G1.5” | 86 |
| EH403/DL-ET | 16.8 | 24.7 | 70.0 | 12.3 | 10800 | 13 | φ22 | φ35 | G1.5” | 106 |
| EH403/FL-ET | 22.1 | 32.5 | 105.0 | 18.4 | 8850 | 13 | φ22 | φ35 | G1.5” | 120 |
| EH404/DL-ET | 22.4 | 32.9 | 93.4 | 16.2 | 14400 | 14 | φ22 | φ35 | G1.5” | 132 |
| EH404/FL-ET | 29.4 | 43.2 | 140.1 | 24.3 | 11800 | 14 | φ22 | φ42 | G1.5” | 151 |
| φ500پنکه | ||||||||||
| EH501/DL-ET | 10.6 | 15.6 | 39.4 | 7.2 | 6500 | 17 | φ16 | φ28 | G1.5” | 78 |
| EH501/FL-ET | 13.0 | 19.1 | 59.1 | 10.8 | 5400 | 16 | φ16 | φ28 | G1.5” | 86 |
| EH502/DL-ET | 21.3 | 31.3 | 78.8 | 13.8 | 13000 | 19 | φ22 | φ35 | G1.5” | 124 |
| EH502/FL-ET | 26.0 | 38.2 | 118.2 | 20.7 | 10800 | 18 | φ22 | φ35 | G1.5” | 139 |
| EH503/DL-ET | 31.9 | 46.8 | 118.2 | 20.4 | 19500 | 21 | φ22 | φ42 | G2” | 171 |
| EH503/FL-ET | 39.0 | 57.3 | 177.3 | 30.7 | 16200 | 20 | φ28 | φ50 | G2” | 194 |
| EH504/DL-ET | 42.6 | 62.6 | 157.6 | 27.0 | 26000 | 22 | φ28 | φ50 | G2” | 219 |
| EH504/FL-ET | 52.0 | 76.4 | 236.4 | 40.6 | 21600 | 21 | φ28 | φ50 | G2” | 251 |
1. در جدول Tc دمای اتاق سرد است، ΔΤ تفاوت بین دمای اتاق سرد است.و دمای تبخیر
2. پرتاب هوا 0.5m/s فاصله هوا در دمای محیط رسیده است.
3. برای ظرفیت سرمایش سایر شرایط کاری لطفاً به ضریب تصحیح مراجعه کنید.
3.2 فاصله باله 6.0 میلی متر
| مدل |
ظرفیت/R404A (KW) |
سطح | حجم لوله | جریان هوا | پرتاب هوا | لوله اتصال | وزن | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
متر2 | dm3 | متر3/h | متر | ورودی | پریز | زه کشی | کیلوگرم | |
| φ350پنکه | ||||||||||
| EH351/CD-ET | 2.1 | 1.6 | 7.5 | 2.2 | 2100 | 8 | φ12 | φ22 | G1” | 35 |
| EH351/DD-ET | 2.6 | 2.1 | 10.0 | 2.9 | 1900 | 8 | φ12 | φ22 | G1” | 37 |
| EH352/CD-ET | 4.2 | 3.3 | 15.0 | 4.0 | 4200 | 10 | φ12 | φ22 | G1” | 55 |
| EH352/DD-ET | 5.2 | 4.2 | 20.0 | 5.3 | 3800 | 10 | φ12 | φ22 | G1” | 58 |
| EH353/CD-ET | 6.3 | 5.0 | 22.6 | 5.8 | 6300 | 11 | φ12 | φ22 | G1” | 75 |
| EH353/DD-ET | 7.8 | 6.2 | 30.0 | 7.8 | 5700 | 11 | φ12 | φ22 | G1” | 79 |
| EH354/CD-ET | 8.4 | 6.7 | 30.0 | 7.7 | 8400 | 12 | φ12 | φ22 | G1” | 97 |
| EH354/DD-ET | 10.4 | 8.3 | 40.1 | 10.2 | 7600 | 12 | φ16 | φ28 | G1” | 102 |
| φ400پنکه | ||||||||||
| EH401/DD-ET | 4.2 | 3.4 | 16.1 | 4.5 | 3700 | 12 | φ12 | φ22 | G1” | 47 |
| EH401/FD-ET | 5.5 | 4.4 | 24.1 | 6.7 | 3200 | 12 | φ12 | φ22 | G1” | 51 |
| EH402/DD-ET | 8.3 | 6.6 | 32.1 | 8.4 | 7400 | 13 | φ16 | φ28 | G1.5” | 75 |
| EH402/FD-ET | 11.1 | 8.9 | 48.2 | 12.6 | 6400 | 13 | φ16 | φ28 | G1.5” | 83 |
| EH403/DD-ET | 12.5 | 10.0 | 48.2 | 12.3 | 11100 | 14 | φ22 | φ35 | G1.5” | 104 |
| EH403/FD-ET | 16.6 | 13.3 | 72.2 | 18.4 | 9600 | 14 | φ22 | φ35 | G1.5” | 116 |
| EH404/DD-ET | 16.7 | 13.4 | 64.2 | 16.2 | 14800 | 15 | φ22 | φ35 | G1.5” | 129 |
| EH404/FD-ET | 22.1 | 17.7 | 96.3 | 24.3 | 12800 | 15 | φ22 | φ42 | G1.5” | 145 |
| φ500پنکه | ||||||||||
| EH501/DD-ET | 8.7 | 7.0 | 27.1 | 7.2 | 6800 | 18 | φ16 | φ28 | G1.5” | 77 |
| EH501/FD-ET | 10.6 | 8.5 | 40.6 | 10.8 | 5800 | 17 | φ16 | φ28 | G1.5” | 84 |
| EH502/DD-ET | 17.3 | 13.8 | 54.2 | 13.8 | 13600 | 20 | φ22 | φ35 | G1.5” | 120 |
| EH502/FD-ET | 21.1 | 16.9 | 81.3 | 20.7 | 11600 | 19 | φ22 | φ35 | G1.5” | 134 |
| EH503/DD-ET | 26.0 | 20.8 | 81.3 | 20.4 | 20400 | 22 | φ22 | φ42 | G2” | 165 |
| EH503/FD-ET | 31.7 | 25.4 | 121.9 | 30.7 | 17400 | 21 | φ28 | φ50 | G2” | 187 |
| EH504/DD-ET | 34.7 | 27.8 | 108.3 | 27.0 | 27200 | 23 | φ28 | φ50 | G2” | 212 |
| EH504/FD-ET | 42.3 | 33.8 | 162.5 | 40.6 | 23200 | 22 | φ28 | φ50 | G2” | 240 |
3.3 فاصله باله 9.0 میلی متر
| مodel |
ظرفیت/R404A (KW) |
سطح | حجم لوله | جریان هوا | پرتاب هوا | لوله اتصال | وزن | ||||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
Tc=-25℃ ΔΤ=6K |
متر2 | dm3 | متر3/h | متر | ورودی | پریز | زه کشی | کیلوگرم | |
| φ350پنکه | |||||||||||
| EH351/CJ-ET | 1.7 | 1.3 | 1.1 | 5.2 | 2.2 | 2150 | 9 | φ12 | φ22 | G1” | 35 |
| EH351/DJ-ET | 2.1 | 1.7 | 1.4 | 7.0 | 2.9 | 1950 | 9 | φ12 | φ22 | G1” | 36 |
| EH352/CJ-ET | 3.4 | 2.7 | 2.2 | 10.5 | 4.0 | 4300 | 11 | φ12 | φ22 | G1” | 55 |
| EH352/DJ-ET | 4.2 | 3.4 | 2.8 | 14.0 | 5.3 | 3900 | 11 | φ12 | φ22 | G1” | 57 |
| EH353/CJ-ET | 5.0 | 4.0 | 3.3 | 15.7 | 5.8 | 6450 | 12 | φ12 | φ22 | G1” | 74 |
| EH353/DJ-ET | 6.3 | 5.0 | 4.2 | 21.0 | 7.8 | 5850 | 12 | φ12 | φ22 | G1” | 78 |
| EH354/CJ-ET | 6.7 | 5.4 | 4.4 | 21.0 | 7.7 | 8600 | 13 | φ12 | φ22 | G1” | 96 |
| EH354/DJ-ET | 8.4 | 6.7 | 5.5 | 27.9 | 10.2 | 7800 | 13 | φ16 | φ28 | G1” | 100 |
| φ400پنکه | |||||||||||
| EH401/DJ-ET | 3.2 | 2.6 | 2.1 | 11.2 | 4.5 | 3800 | 13 | φ12 | φ22 | G1” | 46 |
| EH401/FJ-ET | 4.4 | 3.5 | 2.9 | 16.8 | 6.7 | 3450 | 13 | φ12 | φ22 | G1” | 50 |
| EH402/DJ-ET | 6.5 | 5.2 | 4.3 | 22.3 | 8.4 | 7600 | 14 | φ16 | φ28 | G1.5” | 73 |
| EH402/FJ-ET | 8.7 | 7.0 | 5.7 | 33.5 | 12.6 | 6900 | 14 | φ16 | φ28 | G1.5” | 81 |
| EH403/DJ-ET | 9.7 | 7.8 | 6.4 | 33.5 | 12.3 | 11400 | 15 | φ22 | φ35 | G1.5” | 101 |
| EH403/FJ-ET | 13.1 | 10.5 | 8.6 | 50.3 | 18.4 | 10350 | 15 | φ22 | φ35 | G1.5” | 113 |
| EH404/DJ-ET | 13.0 | 10.4 | 8.6 | 44.7 | 16.2 | 15200 | 16 | φ22 | φ35 | G1.5” | 125 |
| EH404/FJ-ET | 17.4 | 13.9 | 11.5 | 67.0 | 24.3 | 13800 | 16 | φ22 | φ42 | G1.5” | 141 |
| φ500پنکه | |||||||||||
| EH501/DJ-ET | 7.2 | 5.8 | 4.8 | 18.9 | 7.2 | 7000 | 19 | φ16 | φ28 | G1.5” | 75 |
| EH501/FJ-ET | 9.3 | 7.4 | 6.1 | 28.3 | 10.8 | 6200 | 18 | φ16 | φ28 | G1.5” | 82 |
| EH502/DJ-ET | 14.3 | 11.4 | 9.4 | 37.7 | 13.8 | 14000 | 21 | φ22 | φ35 | G1.5” | 119 |
| EH502/FJ-ET | 18.7 | 15.0 | 12.3 | 56.6 | 20.7 | 12400 | 20 | φ22 | φ35 | G1.5” | 131 |
| EH503/DJ-ET | 21.5 | 17.2 | 14.2 | 56.6 | 20.4 | 21000 | 23 | φ22 | φ42 | G2” | 161 |
| EH503/FJ-ET | 28.0 | 22.4 | 18.5 | 84.9 | 30.7 | 18600 | 22 | φ28 | φ50 | G2” | 181 |
| EH504/DJ-ET | 28.7 | 23.0 | 18.9 | 75.4 | 27.0 | 28000 | 24 | φ28 | φ50 | G2” | 207 |
| EH504/FJ-ET | 37.3 | 29.8 | 24.6 | 113.1 | 40.6 | 24800 | 23 | φ28 | φ50 | G2” | 233 |
1. در جدول Tc دمای اتاق سرد است، ΔΤ تفاوت بین دمای اتاق سرد است.و دمای تبخیر
2. پرتاب هوا 0.5m/s فاصله هوا در دمای محیط رسیده است.
3. برای ظرفیت سرمایش سایر شرایط کاری لطفاً به ضریب تصحیح مراجعه کنید.
4. جدول پارامترهای الکتریکی:
| مدل | موتور فن | یخ زدایی برقی | |||||
|
ولتاژ (V) |
قدرت (W) |
جاری (آ) |
سرعت (r/min) |
کویل (KW) |
سینی (KW) |
جمع (KW) |
|
| EH351* | 380-3 | 129 | 0.4 | 1400 | 2×0.5 | 1×0.5 | 1.5 |
| EH352* | 380-3 | 258 | 0.8 | 1400 | 2×0.9 | 1×0.9 | 2.7 |
| EH353* | 380-3 | 387 | 1.2 | 1400 | 2×1.3 | 1×1.3 | 3.9 |
| EH354* | 380-3 | 516 | 1.6 | 1400 | 2×1.7 | 1×1.7 | 5.1 |
| EH401/D* | 380-3 | 205 | 0.51 | 1380 | 3×0.6 | 1×0.6 | 2.4 |
| EH401/F* | 380-3 | 205 | 0.51 | 1380 | 5×0.6 | 1×0.6 | 3.6 |
| EH402/D* | 380-3 | 410 | 1.02 | 1380 | 3×1.1 | 1×1.1 | 4.4 |
| EH402/F* | 380-3 | 410 | 1.02 | 1380 | 5×1.1 | 1×1.1 | 6.6 |
| EH403/D* | 380-3 | 615 | 1.53 | 1380 | 3×1.6 | 1×1.6 | 6.4 |
| EH403/F* | 380-3 | 615 | 1.53 | 1380 | 5×1.6 | 1×1.6 | 9.6 |
| EH404/D* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8.0 |
| EH404/F* | 380-3 | 820 | 2.04 | 1380 | 5×2.0 | 1×2.0 | 12.0 |
| EH501/D* | 380-3 | 500 | 0.95 | 1380 | 3×0.8 | 2×0.8 | 4.0 |
| EH501/F* | 380-3 | 500 | 0.95 | 1380 | 5×0.8 | 2×0.8 | 5.6 |
| EH502/D* | 380-3 | 1000 | 1.9 | 1380 | 3×1.6 | 2×1.6 | 8.0 |
| EH502/F* | 380-3 | 1000 | 1.9 | 1380 | 5×1.6 | 2×1.6 | 11.2 |
| EH503/D* | 380-3 | 1500 | 2.85 | 1380 | 3×2.3 | 2×2.3 | 11.5 |
| EH503/F* | 380-3 | 1500 | 2.85 | 1380 | 5×2.3 | 2×2.3 | 16.1 |
| EH504/D* | 380-3 | 2000 | 3.8 | 1380 | 3×3.0 | 2×3.0 | 15.0 |
| EH504/F* | 380-3 | 2000 | 3.8 | 1380 | 5×3.0 | 2×3.0 | 21.0 |
5. نحوه انتخاب اواپراتور صحیح:
به طور کلی، ظرفیت اواپراتور = ظرفیت خنک کننده اتاق سرد * 1.15 را انتخاب کنید
1. هنگامی که دمای اتاق سرد حدود 0 درجه سانتیگراد است، 4.5 میلی متر را به عنوان فضای باله انتخاب کنید.
اواپراتور انتخاب = 1.0 * Q0
2. هنگامی که دمای اتاق سرد حدود -18 درجه سانتیگراد است، 6 میلی متر را به عنوان فضای باله انتخاب کنید.
اواپراتور select=1.1*Q0
3. هنگامی که دمای اتاق سرد در حدود -25 درجه سانتیگراد است، 9 میلی متر را به عنوان فضای باله انتخاب کنید.
انتخاب اواپراتور=1.27*Q0
نکات: نوع یخ زدایی آب و یخ زدایی با گاز داغ نیز اختیاری هستند.
مشخصات سفارشی برای جزئیات به من پیام دهید.
6. آیا می خواهید سایر محصولات مرتبط را بدانید؟ برای مشخصات دقیق روی عکس کلیک کنید
7-چگونه کیفیت را تضمین کنیم؟هر روشی؟
بخش QC ما از هر مرحله مطمئن می شود
8. آیا کارخانه می کنید؟
ما کارخانه ای در سال 1995 تاسیس شدیم و طی 28 سال توسعه یافتیم و مورد استقبال همه مشتریان قرار گرفتیم. به دلیل حمایت شما اکنون ما یک خانواده بزرگ با بیش از 300 نفر هستیم که 50000 متر مربع را پوشش می دهیم و حمایت شما برای ادامه رویای ما بسیار مهم است. خوردن غذای تازه و سالم
9. آیا در نمایشگاه شرکت می کنید؟
ما هر ساله در نمایشگاه داخلی و خارجی حضور خواهیم داشت، همچنین از نماینده خود برای حضور در نمایشگاه حمایت خواهیم کرد، به ما خوش آمدید.
10.چرا ما را انتخاب کنید
حرفه ای: 28 سال تمرکز یک چیز - تجهیزات تبرید
موادی که استفاده می کنیم به اندازه کافی
گواهینامه: CE، ISO و cetiifcate تولید تجهیزات تحت فشار ویژه
11.مرجع پروژه ها؟
12. سوالات متداول
1، س: آدرس کارخانه شما کجاست؟
A: ما کارخانه هستیم و در تجهیزات تبرید تولید کننده پایگاه Shengzhou، استان ژجیانگ قرار داریم.
2، س: بسته شما چیست؟
A: بسته ما مطابق با سفارشی است که شامل چوب اصلی نباشد.
3، س: MOQ شما چیست؟
A: محصولات معمولی می توانند از 1 مجموعه سفارش دهند.
4، س: آیا می توانید نمونه ارائه دهید؟
A: بله، ما می توانیم نمونه و هزینه و تحویل را با هزینه شما ارائه دهیم.
5، س: من نمی توانم محصولات را در لیست شما پیدا کنم؟
پاسخ: لطفاً مستقیماً با من تماس بگیرید.
6، س: چگونه می توانم کارخانه شما را تأیید کنم؟
A: ما سند تایید شده شخص ثالث گزارش Bureau Veritas را داریم، می توانید در صفحه شرکت دانلود کنید یا برای دریافت پیام به من بگذارید.
