محل منبع:
چین
نام تجاری:
Kaideli
گواهی:
CE,ISO9001-2008
شماره مدل:
سری EDG

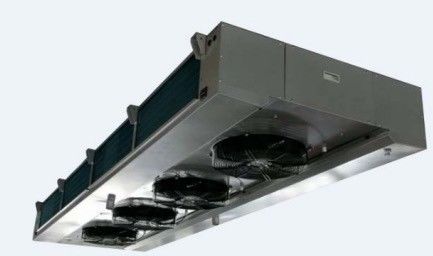

نام محصول: اواپراتور خنک کننده هوا یخ زدایی هوا یونیت بیرونی اتاق سرد 23 بار
کولرهای گلیکول واحد دودشارژ صنعتی سری EDG
1. توضیحات محصول:
کولر صنعتی سری EDG ساختار ورودی هوا از پایین و خروجی هوا از دو طرف را اتخاذ می کند که عمدتاً برای تجهیزات خنک کننده در انبار سرد با محلول آبی گلیکول به عنوان مبرد استفاده می شود.محلول آبی گلیکول با دمای پایین در لوله تبادل حرارتی فن خنک کننده گردش می کند تا گرمای خارجی را جذب کند تا به هدف کاهش دمای ذخیره سازی برسد.کولرهای هوای سری EDG به ترتیب در دمای 10 درجه سانتیگراد، 0 درجه سانتیگراد و -18 درجه سانتیگراد در سردخانه قابل استفاده هستند.
این سری از محصولات دارای ویژگی های زیر هستند:
● پوشش: فولاد گالوانیزه با کیفیت بالا با پوشش پودر نقره (RAL7001)، دارای خاصیت ضد خوردگی قوی است.صفحه آب بیرونی ساختار لولا، عملکرد راحت و سریع را اتخاذ می کند.
● صفحه انتهایی اواپراتور صفحه آلومینیومی را می پذیرد، به طور موثر از لوله مسی محافظت می کند، وزن را کاهش می دهد.
● طراحی صفحه آب دوگانه: صفحه آب بیرونی ساختار زاویه ای، زهکشی صاف، بدون زاویه مرده زهکشی را اتخاذ می کند.سینی آب داخلی ساختار فلوم صفحه آلومینیومی را اتخاذ می کند.آب تغلیظ شده یا آب یخ زده مستقیماً از طریق سینی آب داخلی به خروجی سینی آب بیرونی تخلیه می شود.
● سیم پیچ: لوله مس φ15، فاصله لوله 50 × 50 ترتیب مربع، منطقه انتقال حرارت بزرگ است، اختلاف دمای انتقال حرارت کوچک است، سرعت یخ زدگی باله آهسته است.
● پره های آلومینیومی راه راه با فیلم آبدوست، فاصله باله های 4.0، 6.0 و 9.0 میلی متر برای برآورده کردن دماهای مختلف مورد نیاز در انبار سرد.
● فن: فن روتور خارجی با قدرت بالا دمنده، دمای کارکرد -30℃~60℃.مشخصات فن φ450,φ500، شکل گیری مشخصات مختلف سری محصول، کاربران انتخاب های بیشتری دارند.
● یخ زدایی: یخ زدایی گرمایش الکتریکی استاندارد، لوله گرمایش فولاد ضد زنگ بر روی باله لوله سیم پیچ و صفحه آب داخلی توزیع شده است، اثر یخ زدایی خوبی دارد.
● جعبه اتصال ضد آب درجه IP65 و کانکتور ضد آب، فن و لوله گرمایش جعبه سیم مستقل را اتخاذ می کنند، با اثر ضد آب بهتر، قابلیت اطمینان بالا.
● تست فشار کارخانه دقیق، فشار تست 23bar.
2. تنظیمات و گزینه های استاندارد:
| قطعات | پیکربندی | قطعات | پیکربندی | ||
| پوشش | ورق آلیاژی Al-Mg با پوشش پودری | × | فین | پره های آلومینیومی | ○ |
| ورق با پوشش پودری | ○ | پره های آلومینیومی هیدروفیل | ● | ||
| ورق گالوانیزه با پوشش پودری | ● | یخ زدایی کنید | یخ زدایی هوا | ○ | |
| ورق فولادی ضد زنگ | ○ | لوله گرمایش برق | ● | ||
| پنکه | موتور WEIGUANG | ● | اب | × | |
| موتور EBM | ○ | سیم داغ لوله تخلیه | ○ | ||
| موتور سطل باد | × | تسمه گرمایش کانال باد | × | ||
●:استاندارد；○:گزینه ها；×:انتخاب نکنید.
3. برگه اطلاعات فنی:
3.1 فاصله باله 4.0 میلی متر
| مدل |
گلیکول 25% تی1=-3℃، تی2=2℃ Tr=10℃RH85% |
گلیکول 34% تی1=-10℃، تی2=-7℃ Tr=0℃RH85% |
سطح |
لوله جلد |
جریان هوا | پرتاب هوا | لوله وصل کنید | دبلیوهشت | ||||
| کپا(KW) |
جریان مایع (m3/h) |
کپا(KW) |
جریان مایع (m3/h) |
متر2 | dm3 | متر3/h | متر | ورودی | پریز | زه کشی | کیلوگرم | |
| EDG451/DL-ET | 7.4 | 1.4 | 4.2 | 1.3 | 35.0 | 4.8 | 4500 | 6 | 22 | 22 | 2-1" | 73 |
| EDG452/DL-ET | 14.7 | 2.7 | 8.4 | 2.7 | 70.0 | 8.8 | 9000 | 8 | 28 | 28 | 2-1" | 114 |
| EDG453/DL-ET | 22.1 | 4.1 | 12.6 | 4.0 | 105.0 | 12.9 | 13500 | 10 | 28 | 28 | 2-1.5 اینچ | 155 |
| EDG454/DL-ET | 29.4 | 5.4 | 16.8 | 5.4 | 140.0 | 17.0 | 18000 | 12 | 35 | 35 | 2-1.5 اینچ | 196 |
| EDG501/DL-ET | 10.5 | 1.9 | 5.8 | 1.9 | 52.5 | 6.8 | 6000 | 7 | 28 | 28 | 2-1" | 89 |
| EDG502/DL-ET | 21.0 | 3.9 | 11.6 | 3.7 | 105.0 | 12.9 | 12000 | 9 | 28 | 28 | 2-1.5 اینچ | 145 |
| EDG503/DL-ET | 31.5 | 5.8 | 17.3 | 5.5 | 157.5 | 19.0 | 18000 | 11 | 35 | 35 | 2-1.5 اینچ | 201 |
| EDG504/DL-ET | 42.0 | 7.7 | 23.1 | 7.4 | 210.0 | 25.0 | 24000 | 13 | 35 | 35 | 2-1.5 اینچ | 257 |
3.2 فاصله باله 6.0 میلی متر
| مدل |
گلیکول34% تی1=-10℃،تی2=-7℃ Tr=0℃،RH85% |
گلیکول50% تی1=-28℃،تی2=-25℃ Tr=-18℃،RH95% |
سطح |
لوله جلد |
جریان هوا | پرتاب هوا | لوله وصل کنید | دبلیوهشت | ||||
| کپا(KW) |
جریان مایع (m3/h) |
کپا(KW) |
جریان مایع (m3/h) |
متر2 | dm3 | متر3/h | متر | ورودی | پریز | زه کشی | کیلوگرم | |
| EDG451/DD-ET | 3.8 | 1.2 | 3.1 | 1.1 | 23.7 | 4.8 | 5000 | 6 | 22 | 22 | 2-1" | 71 |
| EDG452/DD-ET | 7.6 | 2.4 | 6.2 | 2.2 | 47.5 | 8.8 | 10000 | 8 | 28 | 28 | 2-1" | 110 |
| EDG453/DD-ET | 11.4 | 3.6 | 9.3 | 3.3 | 71.2 | 12.9 | 15000 | 10 | 28 | 28 | 2-1.5 اینچ | 149 |
| EDG454/DD-ET | 15.2 | 4.9 | 12.3 | 4.3 | 94.9 | 17.0 | 20000 | 12 | 35 | 35 | 2-1.5 اینچ | 188 |
| EDG501/DD-ET | 5.3 | 1.7 | 4.3 | 1.5 | 35.6 | 6.8 | 6300 | 7 | 28 | 28 | 2-1" | 86 |
| EDG502/DD-ET | 10.7 | 3.4 | 8.5 | 3.0 | 71.2 | 12.9 | 12600 | 9 | 28 | 28 | 2-1.5 اینچ | 139 |
| EDG503/DD-ET | 16.0 | 5.1 | 12.8 | 4.5 | 106.8 | 19.0 | 18900 | 11 | 35 | 35 | 2-1.5 اینچ | 192 |
| EDG504/DD-ET | 21.4 | 6.9 | 17.1 | 6.0 | 142.4 | 25.0 | 25200 | 13 | 35 | 35 | 2-1.5 اینچ | 246 |
3.3 فاصله باله 9.0 میلی متر
| مدل |
گلیکول34% تی1=-10℃،تی2=-7℃ Tr=0℃،RH85% |
گلیکول50% تی1=-28℃،تی2=-25℃ Tr=-18℃،RH95% |
سطح |
لوله جلد |
جریان هوا | پرتاب هوا | لوله وصل کنید | دبلیوهشت | ||||
| کپا(KW) |
جریان مایع (m3/h) |
کپا(KW) |
جریان مایع (m3/h) |
متر2 | dm3 | متر3/h | متر | ورودی | پریز | زه کشی | کیلوگرم | |
| EDG451/DJ-ET | 3.1 | 1.0 | 2.6 | 0.9 | 16.2 | 4.8 | 5400 | 7 | 22 | 22 | 2-1" | 71 |
| EDG452/DJ-ET | 6.2 | 2.0 | 5.2 | 1.8 | 32.5 | 8.8 | 10800 | 9 | 28 | 28 | 2-1" | 109 |
| EDG453/DJ-ET | 9.3 | 3.0 | 7.8 | 2.7 | 48.7 | 12.9 | 16200 | 11 | 28 | 28 | 2-1.5 اینچ | 148 |
| EDG454/DJ-ET | 12.4 | 4.0 | 10.4 | 3.6 | 65.0 | 17.0 | 21600 | 13 | 35 | 35 | 2-1.5 اینچ | 186 |
| EDG501/DJ-ET | 4.4 | 1.4 | 3.7 | 1.3 | 24.6 | 6.8 | 6900 | 8 | 28 | 28 | 2-1" | 85 |
| EDG502/DJ-ET | 8.8 | 2.8 | 7.3 | 2.6 | 48.7 | 12.9 | 13800 | 10 | 28 | 28 | 2-1.5 اینچ | 138 |
| EDG503/DJ-ET | 13.2 | 4.2 | 11.0 | 3.9 | 73.1 | 19.0 | 20700 | 12 | 35 | 35 | 2-1.5 اینچ | 190 |
| EDG504/DJ-ET | 17.8 | 5.7 | 14.6 | 5.1 | 97.5 | 25.0 | 27600 | 14 | 35 | 35 | 2-1.5 اینچ | 243 |
در جدول T1 دمای ورودی است.از محلول اتیلن گلیکول، T2 دمای خروجی و Tr دمای خروجی است.از اتاق سرد
4. جدول پارامترهای الکتریکی:
| مدل | موتور فن | یخ زدایی برقی | |||||
| ولتاژ (V) | ورودی (W) | جریان (A) | سرعت (r/min) | کویل (KW) | سینی (KW) | مجموع (KW) | |
| EDG451* | 380-3 | 370 | 0.75 | 1380 | 4×0.6 | 2×0.6 | 3.6 |
| EDG452* | 380-3 | 740 | 1.5 | 1380 | 4×1.1 | 2×1.1 | 6.6 |
| EDG453* | 380-3 | 1110 | 2.25 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| EDG454* | 380-3 | 1480 | 3.0 | 1380 | 4×2.0 | 2×2.0 | 12.0 |
| EDG501* | 380-3 | 500 | 0.95 | 1380 | 4×0.8 | 2×0.8 | 4.8 |
| EDG502* | 380-3 | 1000 | 1.9 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| EDG503* | 380-3 | 1500 | 2.85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| EDG504* | 380-3 | 2000 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
5. نحوه انتخاب اواپراتور صحیح:
به طور کلی، ظرفیت اواپراتور = ظرفیت خنک کننده اتاق سرد * 1.15 را انتخاب کنید
1. هنگامی که دمای اتاق سرد حدود 0 درجه سانتیگراد است، 4.5 میلی متر را به عنوان فضای باله انتخاب کنید.
اواپراتور انتخاب = 1.0 * Q0
2. هنگامی که دمای اتاق سرد حدود -18 درجه سانتیگراد است، 6 میلی متر را به عنوان فضای باله انتخاب کنید.
اواپراتور select=1.1*Q0
3. هنگامی که دمای اتاق سرد در حدود -25 درجه سانتیگراد است، 9 میلی متر را به عنوان فضای باله انتخاب کنید.
انتخاب اواپراتور=1.27*Q0
نکات: نوع یخ زدایی آب و یخ زدایی با گاز داغ نیز اختیاری هستند.
مشخصات سفارشی برای جزئیات به من پیام دهید.
6. آیا می خواهید سایر محصولات مرتبط را بدانید؟ برای مشخصات دقیق روی عکس کلیک کنید
7-چگونه کیفیت را تضمین کنیم؟هر روشی؟
بخش QC ما از هر مرحله مطمئن می شود
8. آیا کارخانه می کنید؟
ما کارخانه ای در سال 1995 تاسیس شدیم و طی 24 سال توسعه یافتیم و مورد استقبال همه مشتریان قرار گرفتیم. به دلیل حمایت شما اکنون ما یک خانواده بزرگ با بیش از 300 نفر هستیم که 50000 متر مربع را پوشش می دهیم و حمایت شما برای ادامه رویای ما بسیار مهم است. خوردن غذای تازه و سالم
9. آیا در نمایشگاه شرکت می کنید؟
ما هر ساله در نمایشگاه داخلی و خارجی حضور خواهیم داشت، همچنین از نماینده خود برای حضور در نمایشگاه حمایت خواهیم کرد، به ما خوش آمدید.
10.چرا ما را انتخاب کنید
حرفه ای: 23 سال تمرکز یک چیز - تجهیزات تبرید
موادی که استفاده می کنیم به اندازه کافی
گواهینامه: CE، ISO و cetiifcate تولید تجهیزات تحت فشار ویژه
11.مرجع پروژه ها؟
12. سوالات متداول
1، س: آدرس کارخانه شما کجاست؟
A: ما کارخانه هستیم و در تجهیزات تبرید تولید کننده پایگاه Shengzhou، استان ژجیانگ قرار داریم.
2، س: بسته شما چیست؟
A: بسته ما مطابق با سفارشی است که شامل چوب اصلی نباشد.
3، س: MOQ شما چیست؟
A: محصولات معمولی می توانند از 1 مجموعه سفارش دهند.
4، س: آیا می توانید نمونه ارائه دهید؟
A: بله، ما می توانیم نمونه و هزینه و تحویل را با هزینه شما ارائه دهیم.
5، س: من نمی توانم محصولات را در لیست شما پیدا کنم؟
پاسخ: لطفاً مستقیماً با من تماس بگیرید.
6، س: چگونه می توانم کارخانه شما را تأیید کنم؟
A: ما سند تایید شده شخص ثالث گزارش Bureau Veritas را داریم، می توانید در صفحه شرکت دانلود کنید یا برای دریافت پیام به من بگذارید.
