IP65 قطعات تبرید اواپراتور خنک کننده فریزر ضد آب

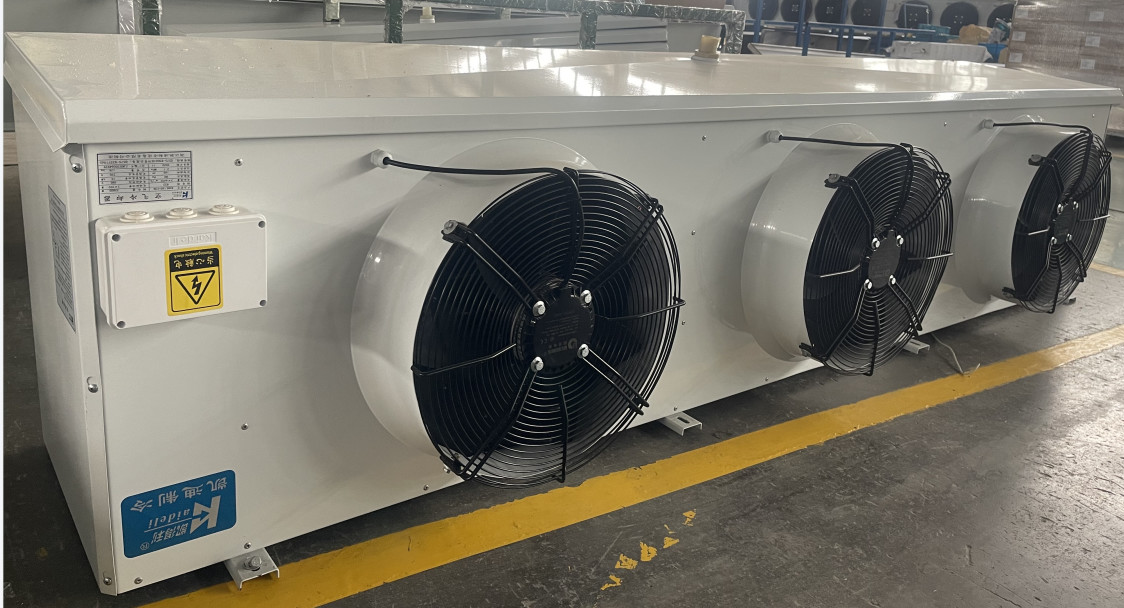

نام محصول: Kaideli سری جدید کولر EH اواپراتور هوا با پرتاب بلند



کولرهای واحد تجاری با راندمان بالا سری EH



1. توضیحات محصول:

● پوشش: فولاد گالوانیزه با کیفیت بالا با پوشش پودر نقره (RAL7001)، دارای خاصیت ضد خوردگی قوی است.صفحه دو طرف و صفحه آب بیرونی ساختار لولا، عملکرد راحت و سریع را اتخاذ می کنند.

● صفحه انتهایی اواپراتور صفحه آلومینیومی را می پذیرد، به طور موثر از لوله مسی محافظت می کند، وزن را کاهش می دهد.

● طراحی صفحه آب دوگانه: صفحه آب بیرونی ساختار زاویه ای، زهکشی صاف، بدون زاویه مرده زهکشی را اتخاذ می کند.سینی آب داخلی ساختار فلوم صفحه آلومینیومی را اتخاذ می کند.آب تغلیظ شده یا آب یخ زده مستقیماً از طریق سینی آب داخلی به خروجی سینی آب بیرونی تخلیه می شود.

● طراحی کانال هوای بلند با قوس کششی یکپارچه دارای اثر جریان هوای خوبی است.

● برای فن با قطر 500 پایه های تکیه گاه برای نصب آسان وجود دارد.

● سیم پیچ: لوله مس φ12، فاصله 38.1 × 33، ترتیب مثلث، راندمان انتقال حرارت بالا است.

● پره های آلومینیومی راه راه با فیلم آبدوست، فاصله باله های 4.0 و 6.0 میلی متر و 9.0 میلی متر برای برآورده کردن دماهای مختلف مورد نیاز در انبار سرد.

● فن: فن روتور خارجی با قدرت بالا، دمای کارکرد -30℃~60℃.مشخصات فن φ350,φ400,φ500، شکل گیری مشخصات مختلف سری محصول، کاربران حق انتخاب بیشتری دارند.

● یخ زدایی: یخ زدایی گرمایش الکتریکی استاندارد، لوله گرمایش فولاد ضد زنگ بر روی باله لوله سیم پیچ و صفحه آب داخلی توزیع شده است، اثر یخ زدایی خوبی دارد.همچنین می توانید یخ زدایی گاز داغ را با توجه به نیاز مشتری انتخاب کنید.

● جعبه اتصال ضد آب درجه IP65 و کانکتور ضد آب، فن و لوله گرمایش جعبه سیم مستقل را اتخاذ می کنند، با اثر ضد آب بهتر، قابلیت اطمینان بالا.

● خروجی کولر هوا مجهز به Schrader alve است که برای تشخیص فشار برای کاربران راحت است.

● تست فشار کارخانه سخت، فشار تست 23bar.

● شیر انبساط را می توان با توجه به نیاز مشتری از قبل نصب کرد.

● می تواند مبرد R404A، R507A، R448A، R449A، R134a، R22 و غیره را تامین کند.



2. تنظیمات و گزینه های استاندارد:

قطعات		پیکربندی	قطعات		پیکربندی
پوشش	ورق آلیاژی Al-Mg با پوشش پودری	×	یخ زدایی	یخ زدایی هوا	○
	ورق با پوشش پودری	○		لوله گرمایش برق	●
	ورق گالوانیزه با پوشش پودری	●		گاز داغ	○
	ورق فولادی ضد زنگ*	○	شیر انبساط		○
پنکه	موتور WEIGUANG	●	سیم داغ لوله تخلیه		○
	موتور EBM*	○	تسمه گرمایش کانال باد		○
	موتور سطل باد	○
فین	پره های آلومینیومی	○
	پره های آلومینیومی هیدروفیل	●

●: استاندارد；○:گزینه ها；×:انتخاب نکنید.

* : از مجرای هوای منحرف کننده جانبی کوتاه استفاده کنید.



3. برگه اطلاعات فنی:

3.1 فاصله باله 4.0 میلی متر

مدل	ظرفیت/R404A (KW)		سطح	حجم لوله	جریان هوا	پرتاب هوا	لوله اتصال			وزن
	Tc=0℃ ΔΤ=8K	Tc=10℃ ΔΤ=10K	متر2	dm3	متر3/h	متر	ورودی	پریز	زه کشی	کیلوگرم
φ350پنکه
EH351/CL-ET	2.7	4.0	10.9	2.2	2050	7	φ12	φ22	G1”	36
EH351/DL-ET	3.4	5.0	14.6	2.9	1850	7	φ12	φ22	G1”	37
EH352/CL-ET	5.5	8.1	21.9	4.0	4100	9	φ12	φ22	G1”	56
EH352/DL-ET	6.7	9.8	29.2	5.3	3700	9	φ12	φ22	G1”	59
EH353/CL-ET	8.2	12.1	32.8	5.8	6150	10	φ12	φ22	G1”	77
EH353/DL-ET	10.1	14.8	43.8	7.8	5550	10	φ12	φ22	G1”	81
EH354/CL-ET	11.0	16.2	43.8	7.7	8200	11	φ12	φ22	G1”	98
EH354/DL-ET	13.4	19.6	58.4	10.2	7400	11	φ16	φ28	G1”	104
φ400پنکه
EH401/DL-ET	5.6	8.2	23.3	4.5	3600	11	φ12	φ22	G1”	47
EH401/FL-ET	7.4	10.9	35.0	6.7	2950	11	φ12	φ22	G1”	52
EH402/DL-ET	11.2	16.5	46.7	8.4	7200	12	φ16	φ28	G1.5”	77
EH402/FL-ET	14.7	21.6	70.0	12.6	5900	12	φ16	φ28	G1.5”	86
EH403/DL-ET	16.8	24.7	70.0	12.3	10800	13	φ22	φ35	G1.5”	106
EH403/FL-ET	22.1	32.5	105.0	18.4	8850	13	φ22	φ35	G1.5”	120
EH404/DL-ET	22.4	32.9	93.4	16.2	14400	14	φ22	φ35	G1.5”	132
EH404/FL-ET	29.4	43.2	140.1	24.3	11800	14	φ22	φ42	G1.5”	151
φ500پنکه
EH501/DL-ET	10.6	15.6	39.4	7.2	6500	17	φ16	φ28	G1.5”	78
EH501/FL-ET	13.0	19.1	59.1	10.8	5400	16	φ16	φ28	G1.5”	86
EH502/DL-ET	21.3	31.3	78.8	13.8	13000	19	φ22	φ35	G1.5”	124
EH502/FL-ET	26.0	38.2	118.2	20.7	10800	18	φ22	φ35	G1.5”	139
EH503/DL-ET	31.9	46.8	118.2	20.4	19500	21	φ22	φ42	G2”	171
EH503/FL-ET	39.0	57.3	177.3	30.7	16200	20	φ28	φ50	G2”	194
EH504/DL-ET	42.6	62.6	157.6	27.0	26000	22	φ28	φ50	G2”	219
EH504/FL-ET	52.0	76.4	236.4	40.6	21600	21	φ28	φ50	G2”	251

1. در جدول Tc دمای اتاق سرد است، ΔΤ تفاوت بین دمای اتاق سرد است.و دمای تبخیر

2. پرتاب هوا 0.5m/s فاصله هوا در دمای محیط رسیده است.

3. برای ظرفیت سرمایش سایر شرایط کاری لطفاً به ضریب تصحیح مراجعه کنید.



3.2 فاصله باله 6.0 میلی متر

مدل	ظرفیت/R404A (KW)		سطح	حجم لوله	جریان هوا	پرتاب هوا	لوله اتصال			وزن
	Tc=0℃ ΔΤ=8K	Tc=-18℃ ΔΤ=7K	متر2	dm3	متر3/h	متر	ورودی	پریز	زه کشی	کیلوگرم
φ350پنکه
EH351/CD-ET	2.1	1.6	7.5	2.2	2100	8	φ12	φ22	G1”	35
EH351/DD-ET	2.6	2.1	10.0	2.9	1900	8	φ12	φ22	G1”	37
EH352/CD-ET	4.2	3.3	15.0	4.0	4200	10	φ12	φ22	G1”	55
EH352/DD-ET	5.2	4.2	20.0	5.3	3800	10	φ12	φ22	G1”	58
EH353/CD-ET	6.3	5.0	22.6	5.8	6300	11	φ12	φ22	G1”	75
EH353/DD-ET	7.8	6.2	30.0	7.8	5700	11	φ12	φ22	G1”	79
EH354/CD-ET	8.4	6.7	30.0	7.7	8400	12	φ12	φ22	G1”	97
EH354/DD-ET	10.4	8.3	40.1	10.2	7600	12	φ16	φ28	G1”	102
φ400پنکه
EH401/DD-ET	4.2	3.4	16.1	4.5	3700	12	φ12	φ22	G1”	47
EH401/FD-ET	5.5	4.4	24.1	6.7	3200	12	φ12	φ22	G1”	51
EH402/DD-ET	8.3	6.6	32.1	8.4	7400	13	φ16	φ28	G1.5”	75
EH402/FD-ET	11.1	8.9	48.2	12.6	6400	13	φ16	φ28	G1.5”	83
EH403/DD-ET	12.5	10.0	48.2	12.3	11100	14	φ22	φ35	G1.5”	104
EH403/FD-ET	16.6	13.3	72.2	18.4	9600	14	φ22	φ35	G1.5”	116
EH404/DD-ET	16.7	13.4	64.2	16.2	14800	15	φ22	φ35	G1.5”	129
EH404/FD-ET	22.1	17.7	96.3	24.3	12800	15	φ22	φ42	G1.5”	145
φ500پنکه
EH501/DD-ET	8.7	7.0	27.1	7.2	6800	18	φ16	φ28	G1.5”	77
EH501/FD-ET	10.6	8.5	40.6	10.8	5800	17	φ16	φ28	G1.5”	84
EH502/DD-ET	17.3	13.8	54.2	13.8	13600	20	φ22	φ35	G1.5”	120
EH502/FD-ET	21.1	16.9	81.3	20.7	11600	19	φ22	φ35	G1.5”	134
EH503/DD-ET	26.0	20.8	81.3	20.4	20400	22	φ22	φ42	G2”	165
EH503/FD-ET	31.7	25.4	121.9	30.7	17400	21	φ28	φ50	G2”	187
EH504/DD-ET	34.7	27.8	108.3	27.0	27200	23	φ28	φ50	G2”	212
EH504/FD-ET	42.3	33.8	162.5	40.6	23200	22	φ28	φ50	G2”	240



3.3 فاصله باله 9.0 میلی متر

مodel	ظرفیت/R404A (KW)			سطح	حجم لوله	جریان هوا	پرتاب هوا	لوله اتصال			وزن
	Tc=0℃ ΔΤ=8K	Tc=-18℃ ΔΤ=7K	Tc=-25℃ ΔΤ=6K	متر2	dm3	متر3/h	متر	ورودی	پریز	زه کشی	کیلوگرم
φ350پنکه
EH351/CJ-ET	1.7	1.3	1.1	5.2	2.2	2150	9	φ12	φ22	G1”	35
EH351/DJ-ET	2.1	1.7	1.4	7.0	2.9	1950	9	φ12	φ22	G1”	36
EH352/CJ-ET	3.4	2.7	2.2	10.5	4.0	4300	11	φ12	φ22	G1”	55
EH352/DJ-ET	4.2	3.4	2.8	14.0	5.3	3900	11	φ12	φ22	G1”	57
EH353/CJ-ET	5.0	4.0	3.3	15.7	5.8	6450	12	φ12	φ22	G1”	74
EH353/DJ-ET	6.3	5.0	4.2	21.0	7.8	5850	12	φ12	φ22	G1”	78
EH354/CJ-ET	6.7	5.4	4.4	21.0	7.7	8600	13	φ12	φ22	G1”	96
EH354/DJ-ET	8.4	6.7	5.5	27.9	10.2	7800	13	φ16	φ28	G1”	100
φ400پنکه
EH401/DJ-ET	3.2	2.6	2.1	11.2	4.5	3800	13	φ12	φ22	G1”	46
EH401/FJ-ET	4.4	3.5	2.9	16.8	6.7	3450	13	φ12	φ22	G1”	50
EH402/DJ-ET	6.5	5.2	4.3	22.3	8.4	7600	14	φ16	φ28	G1.5”	73
EH402/FJ-ET	8.7	7.0	5.7	33.5	12.6	6900	14	φ16	φ28	G1.5”	81
EH403/DJ-ET	9.7	7.8	6.4	33.5	12.3	11400	15	φ22	φ35	G1.5”	101
EH403/FJ-ET	13.1	10.5	8.6	50.3	18.4	10350	15	φ22	φ35	G1.5”	113
EH404/DJ-ET	13.0	10.4	8.6	44.7	16.2	15200	16	φ22	φ35	G1.5”	125
EH404/FJ-ET	17.4	13.9	11.5	67.0	24.3	13800	16	φ22	φ42	G1.5”	141
φ500پنکه
EH501/DJ-ET	7.2	5.8	4.8	18.9	7.2	7000	19	φ16	φ28	G1.5”	75
EH501/FJ-ET	9.3	7.4	6.1	28.3	10.8	6200	18	φ16	φ28	G1.5”	82
EH502/DJ-ET	14.3	11.4	9.4	37.7	13.8	14000	21	φ22	φ35	G1.5”	119
EH502/FJ-ET	18.7	15.0	12.3	56.6	20.7	12400	20	φ22	φ35	G1.5”	131
EH503/DJ-ET	21.5	17.2	14.2	56.6	20.4	21000	23	φ22	φ42	G2”	161
EH503/FJ-ET	28.0	22.4	18.5	84.9	30.7	18600	22	φ28	φ50	G2”	181
EH504/DJ-ET	28.7	23.0	18.9	75.4	27.0	28000	24	φ28	φ50	G2”	207
EH504/FJ-ET	37.3	29.8	24.6	113.1	40.6	24800	23	φ28	φ50	G2”	233

1. در جدول Tc دمای اتاق سرد است، ΔΤ تفاوت بین دمای اتاق سرد است.و دمای تبخیر

2. پرتاب هوا 0.5m/s فاصله هوا در دمای محیط رسیده است.

3. برای ظرفیت سرمایش سایر شرایط کاری لطفاً به ضریب تصحیح مراجعه کنید.



4. جدول پارامترهای الکتریکی:

مدل	موتور فن				یخ زدایی برقی
	ولتاژ (V)	قدرت (W)	جاری (آ)	سرعت (r/min)	کویل (KW)	سینی (KW)	جمع (KW)
EH351*	380-3	129	0.4	1400	2×0.5	1×0.5	1.5
EH352*	380-3	258	0.8	1400	2×0.9	1×0.9	2.7
EH353*	380-3	387	1.2	1400	2×1.3	1×1.3	3.9
EH354*	380-3	516	1.6	1400	2×1.7	1×1.7	5.1
EH401/D*	380-3	205	0.51	1380	3×0.6	1×0.6	2.4
EH401/F*	380-3	205	0.51	1380	5×0.6	1×0.6	3.6
EH402/D*	380-3	410	1.02	1380	3×1.1	1×1.1	4.4
EH402/F*	380-3	410	1.02	1380	5×1.1	1×1.1	6.6
EH403/D*	380-3	615	1.53	1380	3×1.6	1×1.6	6.4
EH403/F*	380-3	615	1.53	1380	5×1.6	1×1.6	9.6
EH404/D*	380-3	820	2.04	1380	3×2.0	1×2.0	8.0
EH404/F*	380-3	820	2.04	1380	5×2.0	1×2.0	12.0
EH501/D*	380-3	500	0.95	1380	3×0.8	2×0.8	4.0
EH501/F*	380-3	500	0.95	1380	5×0.8	2×0.8	5.6
EH502/D*	380-3	1000	1.9	1380	3×1.6	2×1.6	8.0
EH502/F*	380-3	1000	1.9	1380	5×1.6	2×1.6	11.2
EH503/D*	380-3	1500	2.85	1380	3×2.3	2×2.3	11.5
EH503/F*	380-3	1500	2.85	1380	5×2.3	2×2.3	16.1
EH504/D*	380-3	2000	3.8	1380	3×3.0	2×3.0	15.0
EH504/F*	380-3	2000	3.8	1380	5×3.0	2×3.0	21.0





5. نحوه انتخاب اواپراتور صحیح:

به طور کلی، ظرفیت اواپراتور = ظرفیت خنک کننده اتاق سرد * 1.15 را انتخاب کنید

1. هنگامی که دمای اتاق سرد حدود 0 درجه سانتیگراد است، 4.5 میلی متر را به عنوان فضای باله انتخاب کنید.

اواپراتور انتخاب = 1.0 * Q0

2. هنگامی که دمای اتاق سرد حدود -18 درجه سانتیگراد است، 6 میلی متر را به عنوان فضای باله انتخاب کنید.

اواپراتور select=1.1*Q0

3. هنگامی که دمای اتاق سرد در حدود -25 درجه سانتیگراد است، 9 میلی متر را به عنوان فضای باله انتخاب کنید.

انتخاب اواپراتور=1.27*Q0

نکات: نوع یخ زدایی آب و یخ زدایی با گاز داغ نیز اختیاری هستند.

مشخصات سفارشی برای جزئیات به من پیام دهید.



6. آیا می خواهید سایر محصولات مرتبط را بدانید؟ برای مشخصات دقیق روی عکس کلیک کنید







7-چگونه کیفیت را تضمین کنیم؟هر روشی؟

بخش QC ما از هر مرحله مطمئن خواهد شد



8. آیا کارخانه می کنید؟
ما کارخانه ای در سال 1995 تاسیس شدیم و طی 28 سال توسعه یافتیم و مورد استقبال همه مشتریان قرار گرفتیم. به دلیل حمایت شما اکنون ما یک خانواده بزرگ با بیش از 300 نفر هستیم که 50000 متر مربع را پوشش می دهیم و حمایت شما برای ادامه رویای ما بسیار مهم است. خوردن غذای تازه و سالم





9. آیا در نمایشگاه شرکت می کنید؟

ما هر ساله در نمایشگاه داخلی و خارجی حضور خواهیم داشت، همچنین از نماینده خود برای حضور در نمایشگاه حمایت خواهیم کرد، به ما خوش آمدید.



10.چرا ما را انتخاب کنید

حرفه ای: 28 سال تمرکز یک چیز - تجهیزات تبرید

مواد ما به اندازه کافی استفاده می کنیم

گواهی: CE، ISO و cetiifcate تولید تجهیزات تحت فشار ویژه
