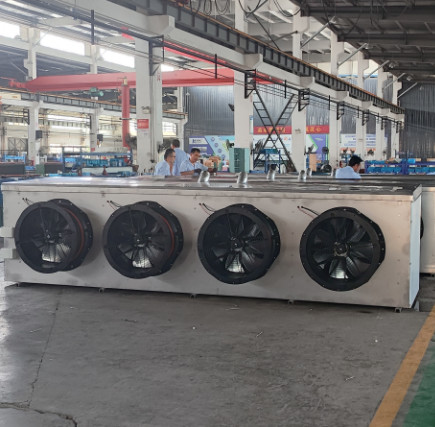

خنک کننده هوا از فولاد ضد زنگ با لوله دمای بالا 4.5mm

Stainless Steel Air Cooler With Duct High Temperature 4.5mm
Stainless Steel Air Cooler With Duct High Temperature 4.5mm
Stainless Steel Air Cooler With Duct High Temperature 4.5mm Stainless Steel Air Cooler With Duct High Temperature 4.5mm Stainless Steel Air Cooler With Duct High Temperature 4.5mm Stainless Steel Air Cooler With Duct High Temperature 4.5mm
اطلاعات پایه
محل منبع: چین
نام تجاری: Kaideli
گواهی: CE,ISO9001-2008
شماره مدل: GUDL,GUDD,GUDJ
مقدار حداقل تعداد سفارش: یک قطعه
قیمت: $100.00 - $1,700.00/sets
جزئیات بسته بندی: بسته بندی جعبه چوبی
زمان تحویل: 10-15 روز
شرایط پرداخت: TT، LC، وسترن یونیون
قابلیت ارائه: 2000 مجموعه/ مجموعه در ماه
بهترین قیمت اکنون تماس بگیرید
صنایع قابل استفاده: هتل ها، مغازه های مصالح ساختمانی، تعمیرگاه های ماشین آلات، کارخانه مواد غذایی و آشامیدنی، مزارع، مصا مکان نمایشگاه: ویتنام، فیلیپین، مکزیک، تایلند، قزاقستان، نیجریه، ازبکستان، تاجیکستان
بازرسی تصویری: ارائه شده گزارش آزمایش ماشین: ارائه شده
نوع: اواپراتور درخواست: قطعات تبرید
تضمین: 1 سال مبرد: R-22/404
مواد: مس ظرفیت خنک کننده: 1.2-144 کیلووات
درجه حرارت بالا: 4.5 میلی متر دمای متوسط: 6.0 میلی متر
دمای پایین: 9 میلی متر ولتاژ: 220/380
برند: کایدلی تست: 2.6 مگاپاسکال
پنکه: محوری خدمات پس از گارانتی: پشتیبانی آنلاین
محل خدمات محلی: هيچکدوم نوع بازاریابی: محصول جدید 2023
خدمات پس از فروش: پشتیبانی آنلاین بندر: نینگبو / شانگهای / گوانگژو
شرایط: جدید رنگ: گزینه (سفید، سبز، سیاه)
برجسته کردن:

خنک کننده هوا

,

تمام خنک کننده هوا از فولاد ضد زنگ

نام محصول:سری G سفارشی اواپراتور اتاق خنک کننده تجهیزات اتاق فریزر کولر هوا



1. معرفی محصول:

  • پوسته:ورق فولادی با کیفیت بالا با پودر مقاوم در برابر دمای پایین با عملکرد مقاومت در برابر خوردگی قوی اعمال می شود.ورق های آلومینیومی یا پوسته های فولادی ضد زنگ نیز می توانند سفارشی شوند.تمام صفحات لوله از صفحات آلیاژ آلومینیومی با ضخامت 2.0 ساخته شده اند تا احتمال نشتی داخلی ناشی از سایش لوله مسی تبادل حرارتی ناشی از انبساط و انقباض حرارتی را به حداقل برسانند.
  • سینی آب دو لایه:صفحه سینی آب بیرونی به شکل طرح لبه لولایی است که بازرسی و نگهداری را تسهیل می کند.طراحی شیب آجدار در پایین سینی آب می تواند زهکشی را تسریع کند و از یخ زدگی و خوردگی جلوگیری کند.سینی آب داخلی با صفحه آلومینیومی پوشانده شده است تا بای پس هوا را کاهش دهد و کارایی فن و اثر یخ زدایی را بهبود بخشد.
  • لوله تبادل حرارتی:لوله رزوه داخلی کارآمد از برند ممتاز با حلقه بهینه شده و طراحی پلکانی مثلث مثبت به منظور بهبود راندمان تبادل حرارت.
  • باله:باله آلومینیومی موجدار سینوسی کلاسیک اروپایی، که می تواند اختلال هوا را بهبود بخشد و ظرفیت تبادل حرارت را در سمت هوا به طور قابل توجهی افزایش دهد.
  • پنکه:فن سفارشی با قدرت بالا با روتور خارجی (دمای عملیاتی: -40℃~60℃).کلاس عایق موتور: درجه F، که می تواند ثبات و قابلیت اطمینان را تضمین کند.
  • یخ زدایی:لوله گرمایش برقی فولادی ضد زنگ با قدرت و چگالی کم.برای اطمینان از اثر گرمایش یکنواخت تر، افزایش اثر یخ زدایی و افزایش طول عمر لوله گرمایش الکتریکی، به طور منطقی در داخل سیم پیچ و روی تشت آب داخلی چیده شده است.
  • جعبه اتصال برق:جعبه اتصال الکتریکی سفارشی ویژه، که می تواند در برابر آب، آتش و ولتاژ بالا مقاومت کند و به راحتی سیم کشی شود.
  • تست کارخانه:کولر هوا تمیز و بازرسی می شود و قبل از تحویل تست فشار 25 بار را پشت سر گذاشته است.
  • فاصله ورق:مقادیر استاندارد: 4.5 میلی‌متر، 6.0 میلی‌متر و 9.0 میلی‌متر، به منظور برآورده کردن شرایط مختلف دما و رطوبت.
  • مبردهای مختلف:الزامات مبردها از جمله R404A، R507A، R134a، R22 و غیره را برآورده کنید.



2.لیست پارامترهای فنی
پارامترهای فنی کولر هوای کارآمد سقف یخ زدایی برقی فاصله: 4.5 میلی متر

مدل ظرفیت برودتی کیلووات حجم لوله پارامترهای فن یخ زدایی (گرمایش الکتریکی)
SC1 SC2 dm3 风叶数量X直径
شماره X قطر فن ها		 功率W
پاور دبلیو		 风量m3/h
حجم هوا m3/h		 射程m
محدوده m		 盘管kW*支
کویل کیلو وات * عدد		 水盘kW*支
سینی آب کیلووات * عدد
GUDL501C 6.7 4.6 3.2 1X∅500 1X414 5000 12 0.28 * 6 0.28 * 2
GUDL501D 8.1 5.6 4.3 1X∅500 1X460 4900 12 0.30 * 6 0.30 * 2
GUDL501E 9.8 6.7 5.4 1X∅500 1X460 4500 12 0.30 * 8 0.30 * 2
GUDL601E 16.6 11.4 9.2 1X∅600 1X780 7500 15 0.40 * 8 0.4 * 2
GUDL502D 22.2 15.3 11.8 2X∅500 2X460 11500 13 0.72 * 6 0.72 * 2
GUDL602D 28.9 19.9 14.7 2X∅600 2X780 16500 16 0.72 * 10 0.72 * 2
GUDL602E 33.8 23.3 18.4 2X∅600 2X780 15200 16 0.72 * 10 0.72 * 2
GUDL602F 37.8 26.1 22.1 2X∅600 2X780 14500 16 0.72 * 10 0.72 * 2
GUDL632D 40.7 28.1 23.7 2X∅630 2X800 19000 19 0.95 * 10 0.95 * 2
GUDL632E 44.1 30.4 26.9 2X∅630 2X800 18000 19 0.87 * 12 0.87 * 4
GUDL603F 54.5 37.6 32.3 3X∅600 3X780 20500 17 1.03*12 1.03 * 4
GUDL633F 66.8 46.1 38.8 3X∅630 3X800 25500 20 1.03 * 14 1.03 * 4


پارامترهای فنی کولر هوای کارآمد سقف یخ زدایی برقی فاصله: 6.0 میلی متر

مدل   ظرفیت برودتی کیلووات حجم لوله پارامترهای فن یخ زدایی (گرمایش الکتریکی)
SC1 SC2 SC3 dm3 شماره X قطر فن ها پاور دبلیو حجم هوا m3/h محدوده m کویل کیلو وات * عدد سینی آب کیلووات * عدد
GUDD501C 5.6 4.0 3.2 3.2 1X∅500 1X414 5200 12 0.28 * 8 0.28 * 2
GUDD501D 7.1 5.1 4.0 4.3 1X∅500 1X460 5100 12 0.30 * 8 0.30 * 2
GUDD501E 8.2 5.9 4.6 5.4 1X∅500 1X460 4800 12 0.30 * 10 0.30 * 2
GUDD601E 14.4 10.3 8.1 9.2 1X∅600 1X780 8200 15 0.40 * 10 0.4 * 2
GUDD502D 18.3 13.1 10.3 11.8 2X∅500 2X460 12000 13 0.72 * 8 0.72 * 2
GUDD602D 24.1 17.2 13.6 14.7 2X∅600 2X780 17000 16 0.72 * 12 0.72 * 2
GUDD602E 29.1 20.8 16.4 18.4 2X∅600 2X780 16400 16 0.72 * 12 0.72 * 2
GUDD602F 32.1 22.9 18.1 22.1 2X∅600 2X780 15500 16 0.72 * 12 0.72 * 2
GUDD632D 33.7 24.1 19.0 23.7 2X∅630 2X800 20000 19 0.95 * 12 0.95 * 2
GUDD632E 37.2 26.6 21.0 26.9 2X∅630 2X800 19000 19 0.87 * 12 0.87 * 4
GUDD603F 46.8 33.4 26.4 32.3 3X∅600 3X780 22000 17 1.03*12 1.03 * 4
GUDD633F 56.7 40.5 32.0 38.8 3X∅630 3X800 26500 20 1.03 * 14 1.03 * 4



پارامترهای فنی کولر هوای کارآمد سقف یخ زدایی برقی فاصله: 9.0 میلی متر

مدل ظرفیت برودتی کیلووات ظرفیت لوله پارامترهای فن یخ زدایی (گرمایش الکتریکی)
SC3 SC4 SC5 dm3 شماره X قطر فن ها پاور دبلیو حجم هوا m3/h محدوده m کویل کیلو وات * عدد سینی آب کیلووات * عدد
GUDJ501C 2.5 2.0 1.9 3.2 1X∅500 1X414 5300 12 0.28 * 8 0.28 * 2
GUDJ501D 3.3 2.6 2.5 4.3 1X∅500 1X460 5500 12 0.30 * 8 0.30 * 2
GUDJ501E 3.7 3.0 2.9 5.4 1X∅500 1X460 5100 12 0.30 * 10 0.30 * 2
GUDJ601E 6.5 5.2 5.0 9.2 1X∅600 1X780 8300 15 0.40 * 10 0.4 * 2
GUDJ502D 8.3 6.6 6.3 11.8 2X∅500 2X460 12500 13 0.72 * 8 0.72 * 2
GUDJ602D 10.8 8.5 7.8 14.7 2X∅600 2X780 17500 16 0.72 * 12 0.72 * 2
GUDJ602E 13.3 10.6 10.2 18.4 2X∅600 2X780 17000 16 0.72 * 12 0.72 * 2
GUDJ602F 14.5 11.6 11.1 22.1 2X∅600 2X780 16000 16 0.72 * 12 0.72 * 2
GUDJ632D 15.8 12.6 12.1 23.7 2X∅630 2X800 21000 19 0.95 * 12 0.95 * 2
GUDJ632E 17.7 14.1 13.5 26.9 2X∅630 2X800 20500 19 0.87 * 12 0.87 * 4
GUDJ603F 21.4 17.1 16.4 32.3 3X∅600 3X780 23000 17 1.03*12 1.03 * 4
GUDJ633F 25.4 20.3 19.5 38.8 3X∅630 3X800 27000 20 1.03 * 14 1.03 * 4


ابعاد کلی و اندازه نصب کولر هوای کارآمد سقف یخ زدایی برقی فاصله: 4.5 میلی متر

مدل مشخصات رابط (mm) ابعاد کلی B*T*H ابعاد نصب وزنه ها نماد طرح کلی
لوله ورودی/لوله برگشت زهکشی (اینچ) L * W* H (mm): 610* 1,250*1,040 L E1 E2 E3 اف کیلوگرم
GUDL501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 36 آ
GUDL501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 38 آ
GUDL501E ∅12/∅22 G1 952*490*674 430 640 / / 126 44 آ
GUDL601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 56 آ
GUDL502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 80 ب
GUDL602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 95 ب
GUDL602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 115 ب
GUDL602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 125 ب
GUDL632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 144 ب
GUDL632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 160 ب
GUDL603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 166 سی
GUDL633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 196 سی



ابعاد کلی و اندازه نصب کولر هوای کارآمد سقف یخ زدایی برقی فاصله: 6.0 میلی متر

مدل مشخصات رابط (mm) ابعاد کلی B*T*H ابعاد نصب وزنه ها نماد طرح کلی
لوله ورودی/لوله برگشت زهکشی (اینچ) L * W* H (mm): 610* 1,250*1,040 L E1 E2 E3 اف کیلوگرم
GUDD501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 35 آ
GUDD501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 37 آ
GUDD501E ∅12/∅22 G1 952*490*674 430 640 / / 126 43 آ
GUDD601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 57 آ
GUDD502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 78 ب
GUDD602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 93 ب
GUDD602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 112 ب
GUDD602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 122 ب
GUDD632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 140 ب
GUDD632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 154 ب
GUDD603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 162 سی
GUDD633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 192 سی


ابعاد کلی و اندازه نصب کولر هوای کارآمد سقف یخ زدایی برقی فاصله: 9.0 میلی متر

مدل مشخصات رابط (mm) ابعاد کلی B*T*H ابعاد نصب وزنه ها نماد طرح کلی
لوله ورودی/لوله برگشت زهکشی (اینچ) L * W* H (mm): 610* 1,250*1,040 L E1 E2 E3 اف کیلوگرم
GUDJ501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 34 آ
GUDJ501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 36 آ
GUDJ501E ∅12/∅22 G1 952*490*674 430 640 / / 126 42 آ
GUDJ601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 55 آ
GUDJ502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 76 ب
GUDJ602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 94 ب
GUDJ602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 114 ب
GUDJ602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 121 ب
GUDJ632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 139 ب
GUDJ632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 160 ب
GUDJ603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 162 سی
GUDJ633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 190 سی



3.نمای کلی محصول

خنک کننده هوا از فولاد ضد زنگ با لوله دمای بالا 4.5mm 0



خنک کننده هوا از فولاد ضد زنگ با لوله دمای بالا 4.5mm 1

خنک کننده هوا از فولاد ضد زنگ با لوله دمای بالا 4.5mm 2



نکته 1: معیارهای طراحی

شرایط استاندارد تبادل حرارتی دمای هوای ورودی دمای تبخیر رطوبت نسبی ضریب جذب رطوبت درجه سوپر گرما
SC1 10 ℃ 0℃ 85% 1.35 6.5 هزار
SC2 0℃ -8 درجه سانتیگراد 85% 1.15 5.2K
SC3 -18 درجه سانتیگراد -25 درجه سانتیگراد 95% 1.05 4.6 هزار
SC4 -25 درجه سانتیگراد -31 درجه سانتیگراد 95% 1.01 3.9 هزار
SC5 -34 درجه سانتیگراد -40 درجه سانتیگراد 95% 1.01 3.9 هزار



نکته 2: ضریب تبدیل مبرد

مبرد شرایط کاری R22 R404A R507 R134a
عامل تصحیح SC1 0.95 1 1 0.93
عامل تصحیح SC2 0.95 1 1 0.91
عامل تصحیح SC3 0.95 1 1 0.85
