محل منبع:
چین
نام تجاری:
Kaideli
گواهی:
CE,ISO9001-2008
شماره مدل:
GUDL,GUDD,GUDJ

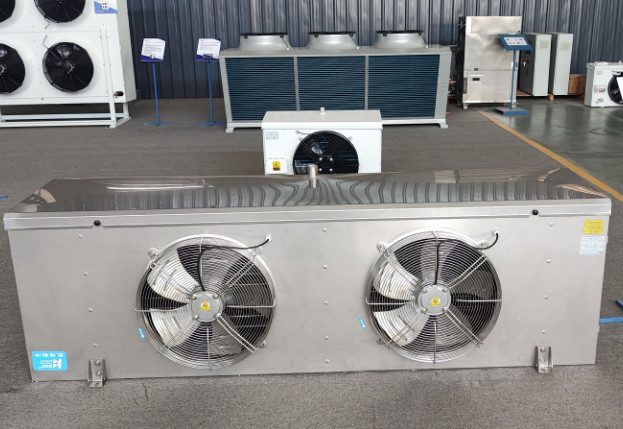

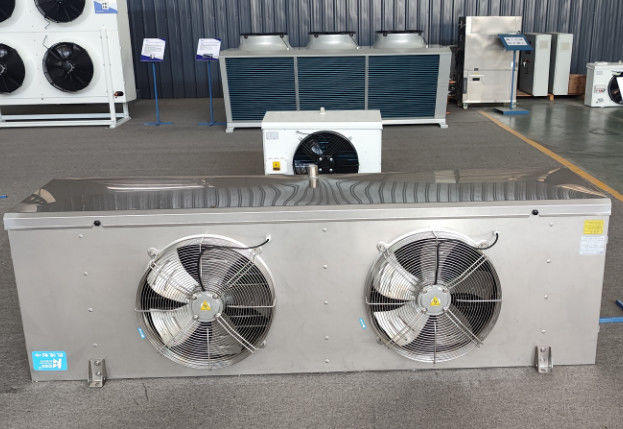

نام محصول:G سری سفارشی خنک کننده اتاق خنک کننده یخچال تجهیزات اتاق خنک کننده هوا
1معرفی محصول:
2.فهرست پارامترهای فنی
پارامترهای فنی خنک کننده هوا کارآمد سقف تخلیه برق فاصله: 4.5mm
| مدل | ظرفیت خنک کننده در kW | حجم لوله | پارامترهای فن | تخلیه یخ (گرما برقی) | |||||
| SC1 | SC2 | dm3 | 风叶数量X直径 عدد X قطر فن ها |
功率W قدرت W |
风量m3/h حجم هوا m3/h |
射程m محدوده m |
盘管kW*支 کویل kW * پی سی |
水盘kW*支 سینی آب kW * پی سی |
|
| GUDL501C | 6.7 | 4.6 | 3.2 | 1X500 | 1X414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| GUDL501D | 8.1 | 5.6 | 4.3 | 1X500 | 1X460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| GUDL501E | 9.8 | 6.7 | 5.4 | 1X500 | 1X460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| GUDL601E | 16.6 | 11.4 | 9.2 | 1X ¢600 | 1X780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| GUDL502D | 22.2 | 15.3 | 11.8 | 2X500 | 2X460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| GUDL602D | 28.9 | 19.9 | 14.7 | 2X ¢600 | 2X780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| GUDL602E | 33.8 | 23.3 | 18.4 | 2X ¢600 | 2X780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| GUDL602F | 37.8 | 26.1 | 22.1 | 2X ¢600 | 2X780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| GUDL632D | 40.7 | 28.1 | 23.7 | 2X630 | 2X800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| GUDL632E | 44.1 | 30.4 | 26.9 | 2X630 | 2X800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| GUDL603F | 54.5 | 37.6 | 32.3 | ۳X۶۰۰ | 3X780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| GUDL633F | 66.8 | 46.1 | 38.8 | 3X630 | 3X800 | 25500 | 20 | 1.03*14 | 1.03*4 |
پارامترهای فنی خنک کننده هوا کارآمد سقف تخلیه برق فاصله: 6.0mm
| مدل | ظرفیت خنک کننده در kW | حجم لوله | پارامترهای فن | تخلیه یخ (گرما برقی) | ||||||
| SC1 | SC2 | SC3 | dm3 | عدد X قطر فن ها | قدرت W | حجم هوا m3/h | محدوده m | کویل kW * پی سی | سینی آب kW * پی سی | |
| GUDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1X500 | 1X414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| GUDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1X500 | 1X460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| GUDD501E | 8.2 | 5.9 | 4.6 | 5.4 | 1X500 | 1X460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| GUDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1X ¢600 | 1X780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| GUDD502D | 18.3 | 13.1 | 10.3 | 11.8 | 2X500 | 2X460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| GUDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2X ¢600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDD602E | 29.1 | 20.8 | 16.4 | 18.4 | 2X ¢600 | 2X780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| GUDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2X ¢600 | 2X780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| GUDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2X630 | 2X800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| GUDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2X630 | 2X800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| GUDD603F | 46.8 | 33.4 | 26.4 | 32.3 | ۳X۶۰۰ | 3X780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| GUDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3X630 | 3X800 | 26500 | 20 | 1.03*14 | 1.03*4 |
پارامترهای فنی خنک کننده هوا کارآمد سقف تخلیه برق فاصله: 9.0mm
| مدل | ظرفیت خنک کننده در kW | ظرفیت لوله | پارامترهای فن | تخلیه یخ (گرما برقی) | ||||||
| SC3 | SC4 | SC5 | dm3 | عدد X قطر فن ها | قدرت W | حجم هوا m3/h | محدوده m | کویل kW * پی سی | سینی آب kW * پی سی | |
| GUDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1X500 | 1X414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| GUDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1X500 | 1X460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| GUDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1X500 | 1X460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| GUDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1X ¢600 | 1X780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| GUDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2X500 | 2X460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| GUDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2X ¢600 | 2X780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2X ¢600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2X ¢600 | 2X780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2X630 | 2X800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| GUDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2X630 | 2X800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| GUDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | ۳X۶۰۰ | 3X780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| GUDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3X630 | 3X800 | 27000 | 20 | 1.03*14 | 1.03*4 |
ابعاد کلی و اندازه نصب خنک کننده هوا کارآمد سقف تخلیه برق فاصله: 4.5mm
| مدل | مشخصات رابط (ملی متر) | ابعاد کلی B*T*H | ابعاد نصب | وزن | آیکون طرح | |||||
| لوله ورودی / لوله بازگشت | تخلیه آب (اینچ) | L * W * H (ملی متر): 610* 1,250*1040 | L | E1 | E2 | E3 | F | کیلوگرم | ||
| GUDL501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| GUDL501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| GUDL501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| GUDL601E | 16/28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| GUDL502D | ₹16/₹35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | ب |
| GUDL602D | ۲۲/۴۲ | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | ب |
| GUDL602E | ۲۲/۴۲ | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | ب |
| GUDL602F | ۲۲/۴۲ | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | ب |
| GUDL632D | ۲۲/۴۲ | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | ب |
| GUDL632E | ۲۲/۴۲ | G1-1/2 | ۲۳۵۲*۴۹۰*۹۸۴ | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| GUDL603F | 25/50 | G1-1/2 | ۲۷۵۱*۴۹۰*۸۳۱ | 430 | 813 | 813 | 813 | 126 | 166 | C |
| GUDL633F | 25/50 | G2 | ۲۷۵۱*۴۹۰*۹۸۴ | 430 | 813 | 813 | 813 | 126 | 196 | C |
ابعاد کلی و اندازه نصب خنک کننده هوا کارآمد سقف تخلیه برق فاصله: 6.0mm
| مدل | مشخصات رابط (ملی متر) | ابعاد کلی B*T*H | ابعاد نصب | وزن | آیکون طرح | |||||
| لوله ورودی / لوله بازگشت | تخلیه آب (اینچ) | L * W * H (ملی متر): 610* 1,250*1040 | L | E1 | E2 | E3 | F | کیلوگرم | ||
| GUDD501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | A |
| GUDD501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | A |
| GUDD501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | A |
| GUDD601E | 16/28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| GUDD502D | ₹16/₹35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | ب |
| GUDD602D | ۲۲/۴۲ | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | ب |
| GUDD602E | ۲۲/۴۲ | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | ب |
| GUDD602F | ۲۲/۴۲ | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | ب |
| GUDD632D | ۲۲/۴۲ | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | ب |
| GUDD632E | ۲۲/۴۲ | G1-1/2 | ۲۳۵۲*۴۹۰*۹۸۴ | 430 | 1020 | 1020 | / | 126 | 154 | ب |
| GUDD603F | 25/50 | G1-1/2 | ۲۷۵۱*۴۹۰*۸۳۱ | 430 | 813 | 813 | 813 | 126 | 162 | C |
| GUDD633F | 25/50 | G2 | ۲۷۵۱*۴۹۰*۹۸۴ | 430 | 813 | 813 | 813 | 126 | 192 | C |
ابعاد کلی و اندازه نصب خنک کننده هوا کارآمد سقف تخلیه برق فاصله: 9.0mm
| مدل | مشخصات رابط (ملی متر) | ابعاد کلی B*T*H | ابعاد نصب | وزن | آیکون طرح | |||||
| لوله ورودی / لوله بازگشت | تخلیه آب (اینچ) | L * W * H (ملی متر): 610* 1,250*1040 | L | E1 | E2 | E3 | F | کیلوگرم | ||
| GUDJ501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | A |
| GUDJ501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| GUDJ501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | A |
| GUDJ601E | 16/28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| GUDJ502D | ₹16/₹35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | ب |
| GUDJ602D | ۲۲/۴۲ | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | ب |
| GUDJ602E | ۲۲/۴۲ | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | ب |
| GUDJ602F | ۲۲/۴۲ | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | ب |
| GUDJ632D | ۲۲/۴۲ | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | ب |
| GUDJ632E | ۲۲/۴۲ | G1-1/2 | ۲۳۵۲*۴۹۰*۹۸۴ | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| GUDJ603F | 25/50 | G1-1/2 | ۲۷۵۱*۴۹۰*۸۳۱ | 430 | 813 | 813 | 813 | 126 | 162 | C |
| GUDJ633F | 25/50 | G2 | ۲۷۵۱*۴۹۰*۹۸۴ | 430 | 813 | 813 | 813 | 126 | 190 | C |
3.نمای طرح محصول
توجه: معیارهای طراحی
| شرایط استاندارد مبادله گرما | دمای هوای ورودی | دمای تبخیر | رطوبت نسبی | ضریب جذب رطوبت | درجه سوپر گرم |
| SC1 | 10°C | 0°C | 85 درصد | 1.35 | 6.5K |
| SC2 | 0°C | -8°C | 85 درصد | 1.15 | 5.2K |
| SC3 | -18 درجه سانتیگراد | -25 درجه سانتیگراد | 95 درصد | 1.05 | 4.6K |
| SC4 | -25 درجه سانتیگراد | -31°C | 95 درصد | 1.01 | 3.9K |
| SC5 | -34 درجه سانتیگراد | -40 درجه سانتیگراد | 95 درصد | 1.01 | 3.9K |
توجه: ضریب تبدیل یخچال
| مواد خنک کننده | شرایط کار | R22 | R404A | R507 | R134a |
| فاکتور اصلاح | SC1 | 0.95 | 1 | 1 | 0.93 |
| فاکتور اصلاح | SC2 | 0.95 | 1 | 1 | 0.91 |
| فاکتور اصلاح | SC3 | 0.95 | 1 | 1 | 0.85 |
